RC Multi canal Arduino proporcional transmisor / receptor con botón trimmer (4 / 4 paso)

Paso 4: experimento

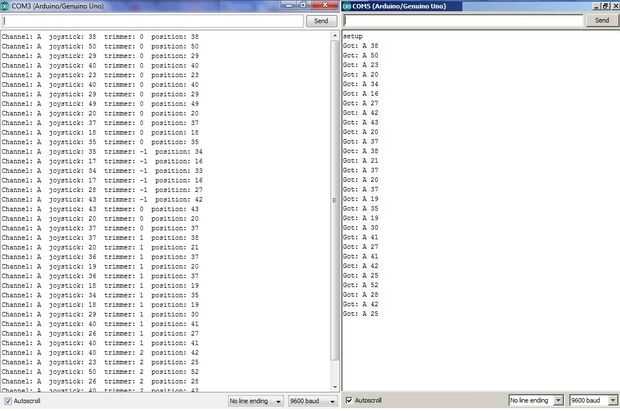

En la ventana de la izquierda tenemos las estadísticas de transmisor:

  • ID del canal: un personaje simple para distinguirlo de otros canales, 'A' en este caso. Así que si tiene acelerador, timón, pitch y yaw de los sería designados una letra de la A la D para que arduino receptor puede saber que motor o servo para control con una señal determinada.
  • palanca de mando de la lectura: el potenciómetro crudo leer, un número de 10 bits por defecto desde el arduino ADC
  • trimmer: Prensas de offset basado en botón cuantas te has hecho
  • posición global: la suma de joystick y condensador de ajuste y está entre 0 y 1023 (sólo el ID y la posición necesita ser enviado).

En la ventana de la derecha disponemos de los datos que recibimos: el ID del canal y la posición de lectura para ese canal.

Aviso se enviaron más datos que se recibe: que debe para ser esperado de una conexión UDP-como que es fácil de usar pero algo no fiable (es decir, algunos datos se pierde en la transmisión). En un futuro instructable espero mostrar un método más fiable de transmisión de datos de UDP pero por ahora esto va a hacer.

Puede aumentar el número de canales con sólo cambiar el valor POT_NUM en la sección de #define del código y añadiendo nuevos potPin [] y buttonPin [] [] valores para los canales adicionales en la sección de configuración; luego se encarga de todo lo demás.

Recuerde que se trata como una herramienta de aprendizaje, personalmente estoy esperando para construir en él para hacer un quadcopter 4 canales poco. Si realiza mejoras en el diseño de código o circuito me encantaría saber cómo fue con él y lo que hizo de ella en los comentarios. Está muy bien si publicar las mejoras basadas en esta obra pero por favor dar crédito donde es debido. Si quieres 3D imprimir un caso para el controlador o un chasis para el modelo, aquí hay algunos servicios de impresión 3D:

https://www.3dhubs.com/

http://www.Shapeways.com/

Si has encontrado este instructable útil, por qué no estancia sintonizados para futuros proyectos por seguirme en Instructables y en Facebook / Twitter:

https://www.Facebook.com/HobbyTransform

https://Twitter.com/HobbyTransform

Su ayuda es muy apreciada!

DIY'ing feliz!
