¿RCA / AV composit interruptor (3 / 6 paso)

Paso 3: soldar everythign para arriba.

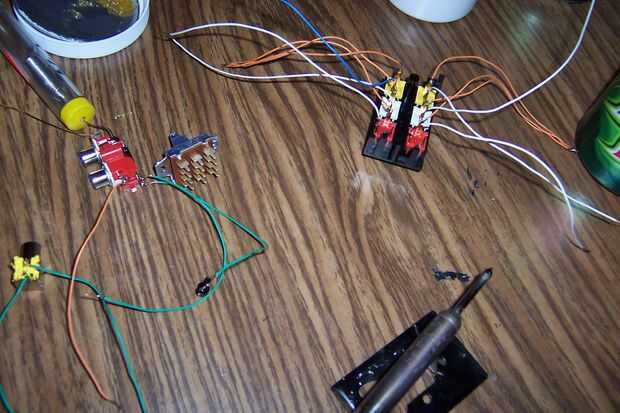

Un cable separado cada puesto caliente y uno para cada planta en las tomas de la soldadura. tomar todos los motivos de cada conjunto de conectores de entrada y soldar los extremos entre sí en dos paquetes separados (ver imagen)

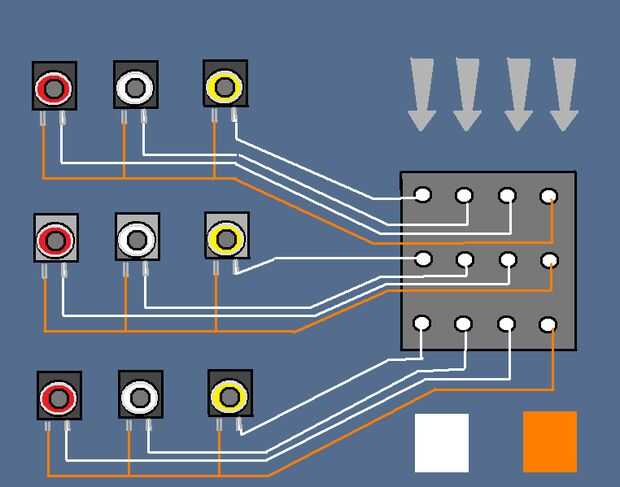

tomar todos los cables y soldarlos a sus lugares respectivos en el interruptor (ver diagrama)

Básicamente hice un esquema rápido y había añadido algunas notas. Si ellos cualquier confusión sólo tienes que escribir un comentario.

IMPORTANTE!!!!!! debe utilizar flujo cuando de la soldadura. ayuda a la soldadura se unen al metal. sus soldaduras se romperán si no
