Paso 4: Conecte las células!
Bien ahora debemos prestar atención no a corto los cables! Aquí tenemos un gran poder...
conectar la célula auxiliar con el cable rojo a una de las celdas del sub con el alambre de color extraño. primero debe pegarlas junto con un trozo de cinta, arreglar con el lado positivo de una célula auxiliar hacia el lado negativo de la otra. ahora conectar los dos: use otro cable de color extraño para este trabajo desde el lado negativo de la célula auxiliar con el cable rojo al lado positivo de la otra. la soldadura de los extremos por lo que es fuerte y sólido. Ahora marca el cable de color extraño B2 (importante para consulta posterior).
Repita el paso con las otras 2 células de sub, nota que ahora conectar el lado negativo de la celda impar color sub a positivo lado del negro con cable uno. la etiqueta impar coloreada cable B4.

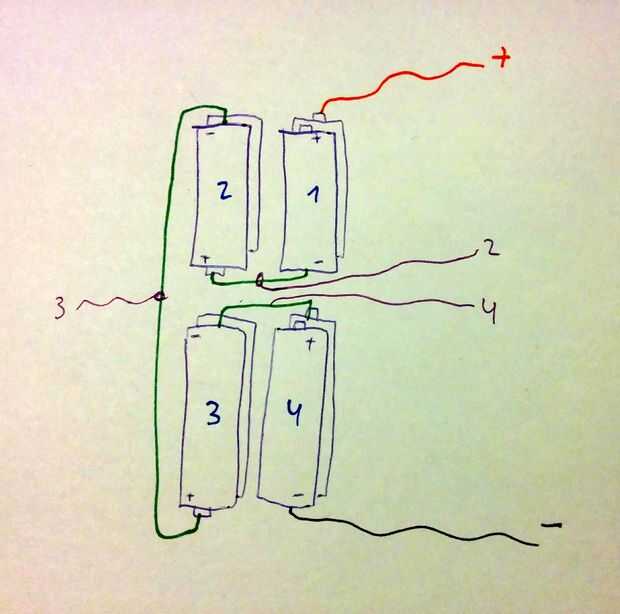

No tomar una foto, pero adjunto un croquis de las conexiones eléctricas para facilitar el...
Ahora tienes dos paquetes grandes de cuatro 18650 células con muchos alambres. ¿parece confuso derecho?
Conecte las 2 últimas células de negativo a positivo, para hacer una conexión en serie de las 4 Sub células, tenga en cuenta que tienes un cable de color impar sin etiqueta que sale de la conexión que acaba de hacer, etiqueta B4.
Ahora hemos terminado el paquete entero, debe parecerse a la foto.
