Paso 5: Conectar la PCB
Buscar en el PCB que usted compró a Ebay o lo que sea, tiene varios puntos que pueden conectarse a los cables, dependiendo de la tensión de la batería. dos de ellos van a ser P y P + son los terminales que se conectan a los cables de corte de la batería y suministrar la energía al robot. los otros están marcados B1, B2, B3 y +- o B + / B-. los dos últimos - generalmente en la oposición extremos de la tabla son los cables negro y rojo de los polos de la célula entera (negro es-, rojo es +) y los otros tres se conectan a los cables hemos etiquetado como B2, B3 y B4 previamente.

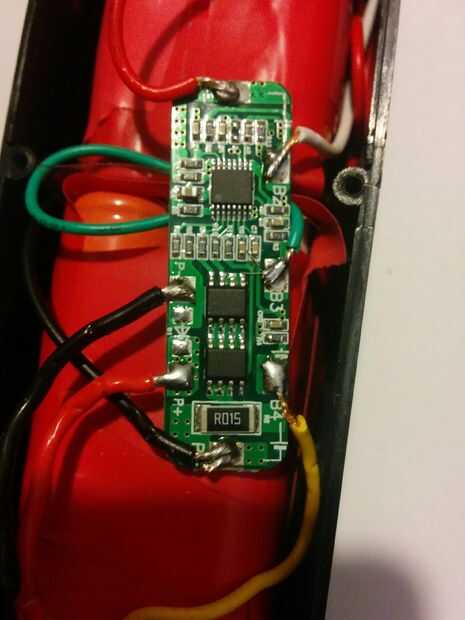

todo lo de la soldadura por lo tanto, asegúrese de cortar los cables muy cortos - 2 o 3 mm las tapas para que no acortan algo. Te recomiendo a partir de los cables de carga de balance (impares del color) y luego rojo y negro. también debe cinta los cables no utilizados para evitar descargas eléctricas o corto...
Eso es todo. Estamos casi listos!
