Reacción reloj juego de Arduino dos jugadores (5 / 13 paso)

Paso 5: Conecte el interruptor táctil

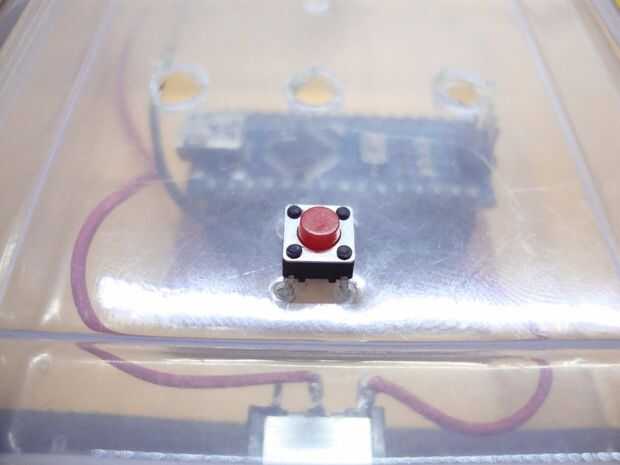

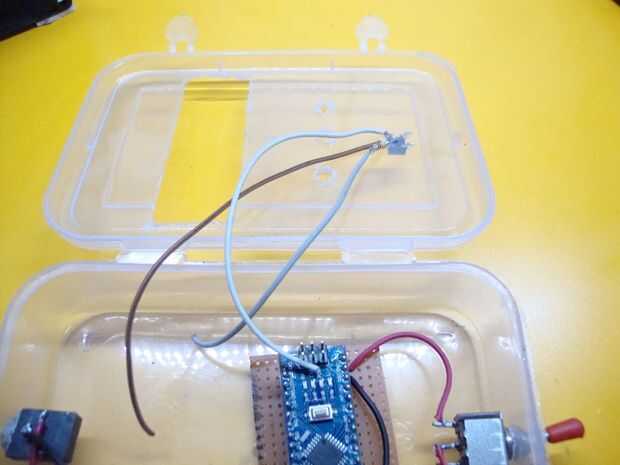

Añadir el interruptor táctil con el agujero que se hizo en la parte inferior de la caja. En vez de hacer un gran agujero, hice cuatro agujeros pequeños que pueden pasar los cables y el interruptor permanece totalmente fuera de la caja.

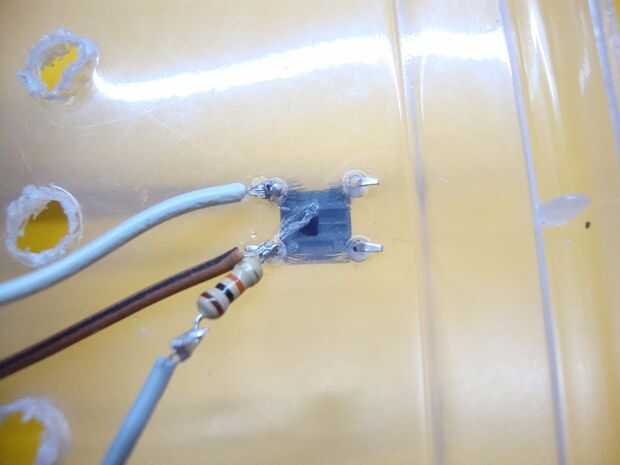

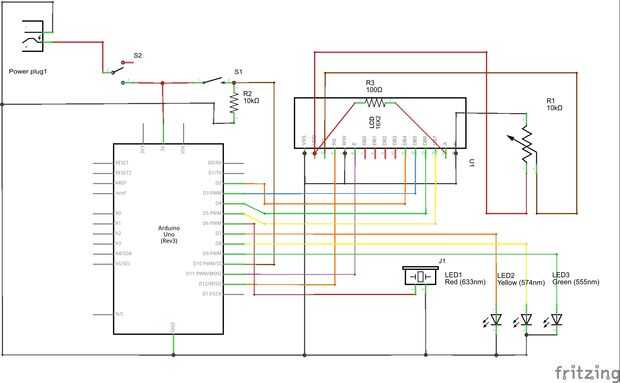

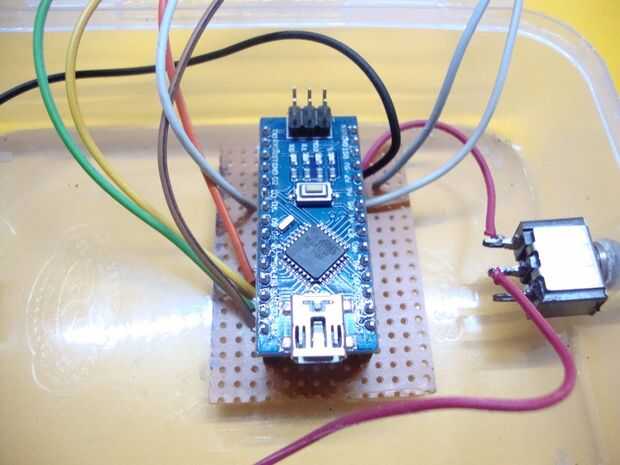

Ahora soldar dos cables a los terminales superiores del interruptor. Un tercer cable a través de un resistor de k 10 al terminal derecho superior de la soldadura. Ahora Conecte el cable primero al pin de 5v de arduino, el segundo cable a arduino del pin digital 10 (d10) y finalmente el tercero a GNDde arduino. Vea el diagrama esquemático arriba para referencia.
