Reacción reloj juego de Arduino dos jugadores (6 / 13 paso)

Paso 6: Conecte los LEDs

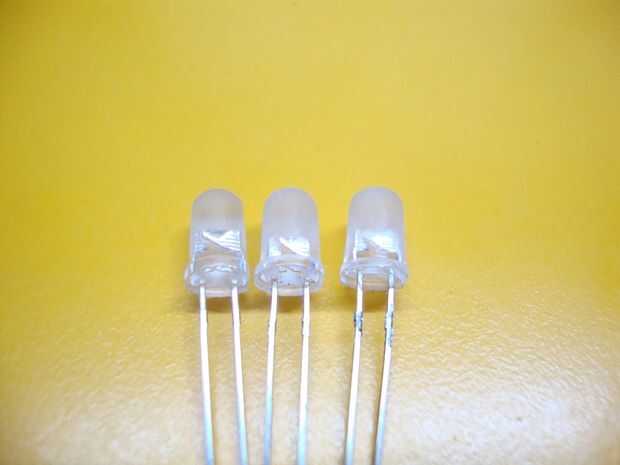

Los LEDs son sólo agregado aquí para que se vea bien. Que también ayudan mucho en el juego como cuando ves el led verde encendido, pulsar el botón. He utilizado leds rojos, verdes y amarillo pero el color de los leds es totalmente su elección. Para darle aún un mejor aspecto y para evitar que la luz brilla en tus ojos, difunde los leds usando un trozo de papel de lija.

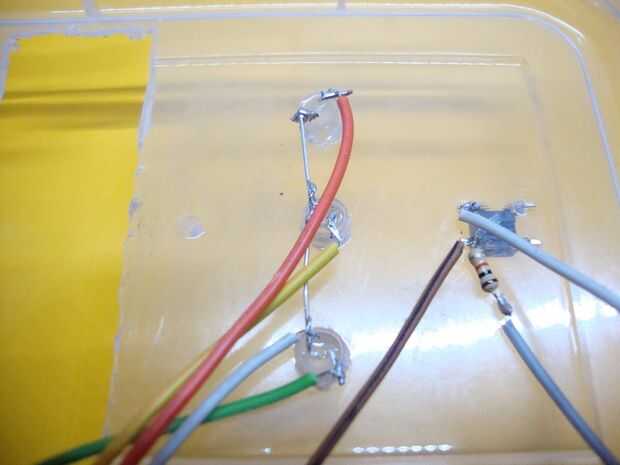

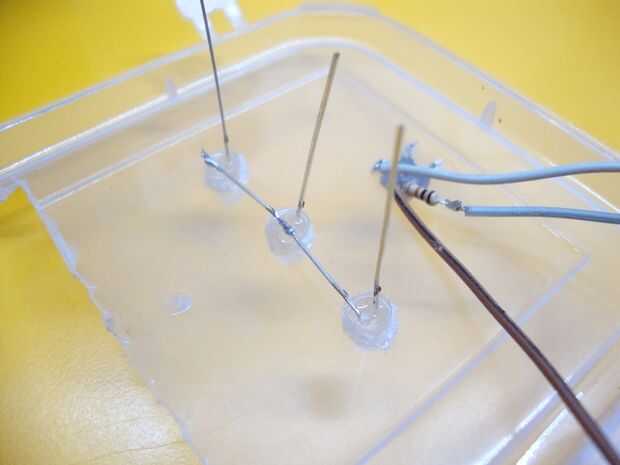

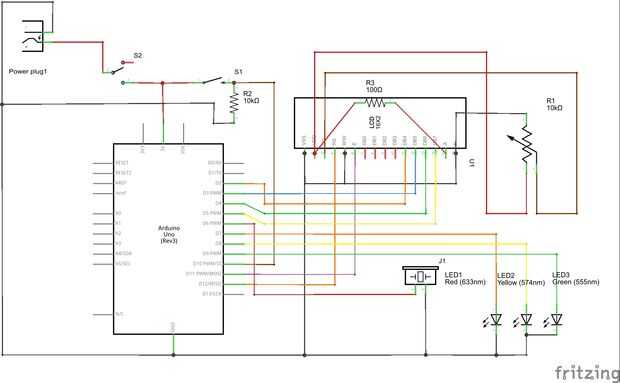

Fijar el led en el primer agujero, amarillo en el segundo agujero y verde en el tercero rojo. Ahora conectan todos los terminales negativos y un trozo de alambre para la soldadura. Tres más cables a los terminales positivos de todos los leds de la soldadura. La razón de por qué no añadir resistencias limitantes actuales como el brillo se reduce notablemente. Usted puede Agregar pero todavía funciona sin él. Ver esquema de arriba para las conexiones.

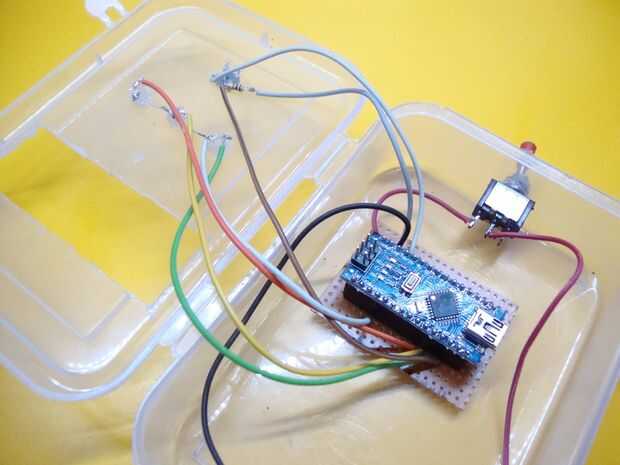

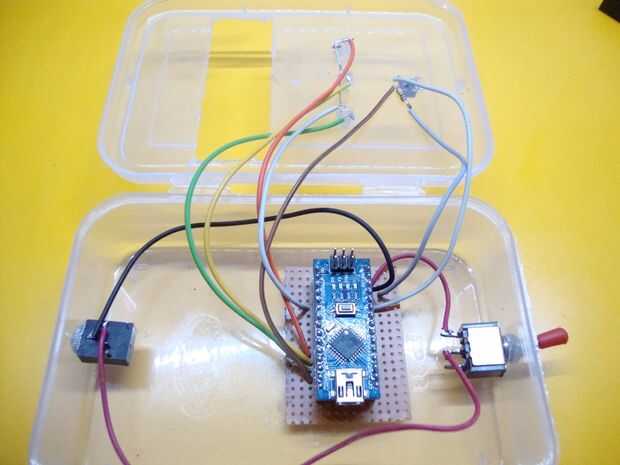

Los siguientes son las conexiones de los leds

  1. Positivo del led---rojo Arduino digital 7
  2. Positivo del led---amarillo Arduino digital 8
  3. Positivo del led---verde Arduino digital 9
  4. Negativos de los LED---Arduino GND
