Paso 1: Diseño portapilas
Mis criterios de diseño para un reacondicionamiento de la batería:
Circuitos individuales para cada batería.
Descarga hasta pilas de AA 3000mA.
Hacer hasta cuatro pilas AA o AAA al mismo tiempo.
Por lo tanto, ya que soy un friki de Arduino, decidí usar un Arduino.

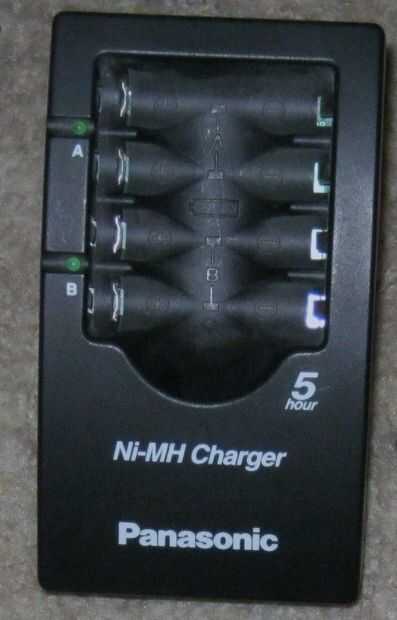

Pero en primer lugar, necesitaba un soporte para pilas AA y AAA. Bueno, no tengo ninguna disponible y no tratar de hacer mi propio (según lo visto en Instructables muchos). Pero tenía un viejo cargador de batería Panasonic que realmente me gustaba (ver consejos de batería recargable). Éste llevará a pilas AA o AAA.

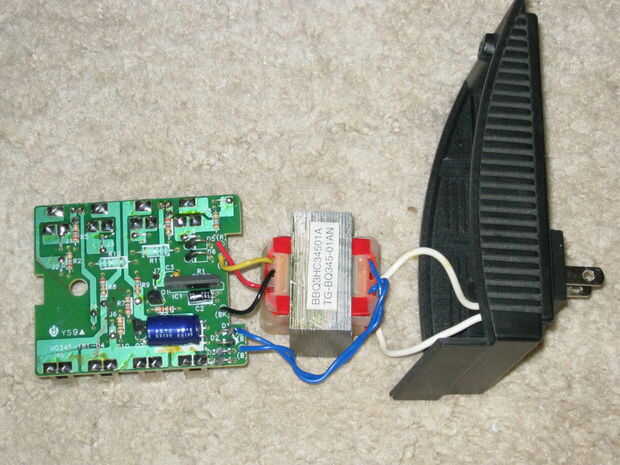

Así que tomó un destornillador y lo abrió. (ver imagen). Todos los contactos están en el PCB. Así que tomé mi fiel soldador $4 y mecha de soldadura y quitado todo la mayoría de los componentes.
Ahora no espero muy muchos lectores tendrá uno de estos todo pero probablemente puede hacer o comprar portapilas adecuado. Así que no voy a entrar en muchos detalles sobre cómo he modificado el PCB. Aquí le damos los criterios de diseño para mi soporte de la batería:
Todos los motivos (los-lados de las pilas) se atan juntos.
Las ranuras de mi batería pueden llevar las baterías AA o AAA. Positivos para cada tipo de ranura pueden ser atados juntos.

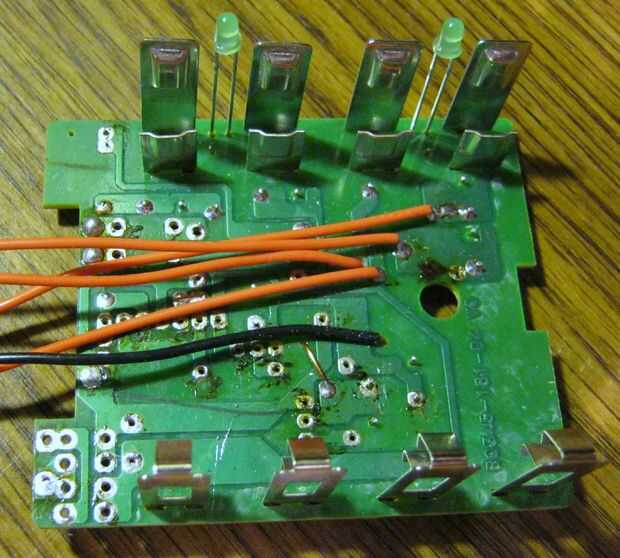

Para seis cables saldrá el titular: dos negras tierras y cuatro positivos rojo. Había etiquetado los aspectos positivos de cada ranura.

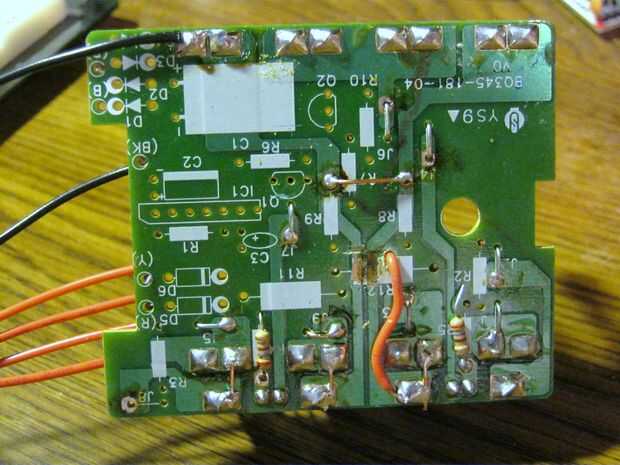

Este cargador Panasonic realmente cargado en pares para que tuvieras que cargar las baterías de dos o cuatro al mismo tiempo. Así que tuve que hacer algunos cortes en el PCB. Luego también tuve que puente los positivos de AA y AAA para cada ranura.
PRECAUCIÓN: El alambre que usé es 22AWG. 22AWG es clasificado para 7 amperios (7000mA) para manejar las corrientes de caudal 3000mA. Ya tengo hasta cuatro baterías a la vez, tengo dos cables a tierra. Asegúrese de que el cableado puede manejar la corriente.

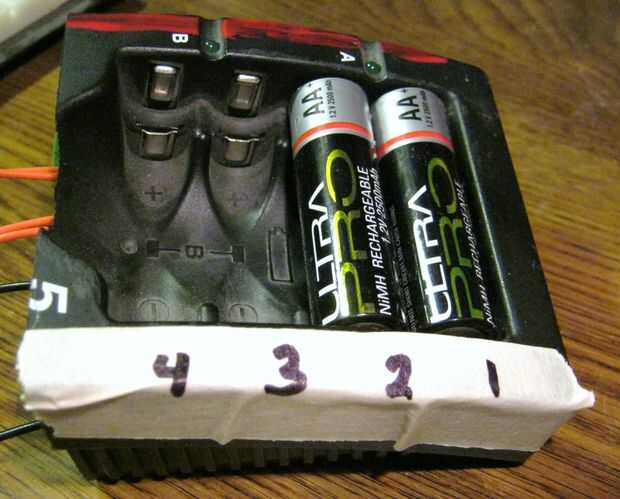

Me corte la caja y había etiquetado las ranuras de la batería. (ver fotos)
