Paso 2: Diseños primeros o segunda
Así que mi primer diseño fue usando transistores TIP122 Darlington para los acumuladores. También compré algunos ICs para medir la corriente por lo que pude descarga las baterías en el proyecto '1 C' tasa 3000mA durante 1 hora. Seleccioné el TIP122 porque puede manejar 5A (5000mA) continua.
Pero no pude entrar a trabajar. Creo que el principal problema es que cuando dibujo 3000mA, el voltaje de 'En' más 1 voltio. Así que si el voltaje de la batería es sólo de 1,2 voltios, no hay suficiente diferencia para el TIP122 trabajar.
Error: Primer diseño

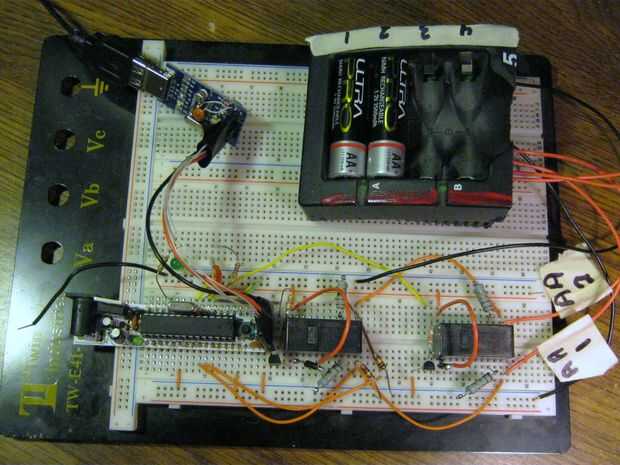

Mi diseño 2 fue utilizar relés de 5 voltios para conectar resistencias a la descarga de las baterías. Ahora, esto realmente funcionó y proporciono información en caso de que usted puede intentar este método.
Ahora sólo tengo dos relés pero son DPDT relés por lo que pude controlar dos circuitos con un relé. Con esta limitación, podría sólo de alta dos baterías al mismo tiempo.
Etapa 1: Descarga rápida de 1,2 voltios a 1,0 voltios en '1 C'. Para una batería de 3000mA, trata de 3000mA (3A) descarga. Bueno esto es una simple aplicación de la ley de Ohm, E = IR. Como sabemos el voltaje y la corriente, podemos calculamos la resistencia. R = E / I = 1.2/3 = 0,4 ohmios.
PRECAUCIÓN: También tienes que estar atento para poder. P = IE = 3 * 1,2 = 3,6 vatios. Resistencias más pequeñas son ¼ Watt y se queman. Así que hay más resistencias de potencia.
Etapa 2: Lenta descarga de voltios 1,0 0,4 voltios durante un par de horas. Por desgracia, no dan una corriente de descarga. Pero hice una suposición inteligente y decidido utilizar '½ C.'

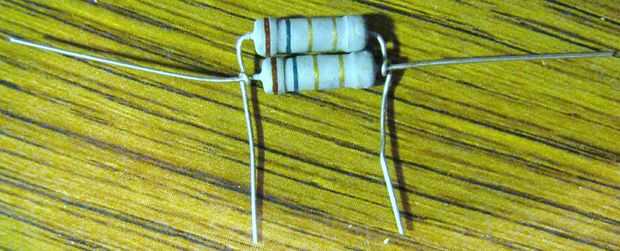

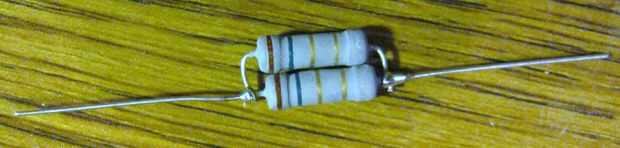

En teoría, volver a la etapa 1, yo necesitar un 0,4 ohmios Watt(or higher) 3.6. Bueno, estos pueden estar disponibles pero fui una manera diferente. Si usted tiene dos resistencias en paralelo, la resistencia se divide por dos y por cierto, dobla la potencia. (Ver fotos)

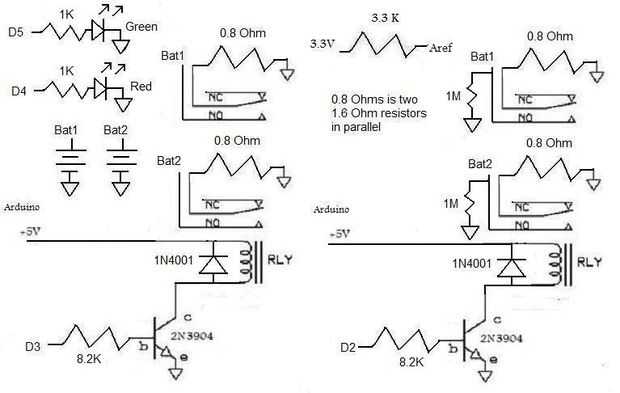

Así que es un bastante fáciles de conseguir resistencia 1,6 Ohm 1 Watt. Si pones dos en paralelo, es de 0,8 Ohm 2 Watt. Si pones cuatro en paralelo, que es de 0,4 ohmios, 4 vatios. Perfecto. Ya que soy muy inteligente, que decidí usar dos relés con 0,8 ohmios para cada relé para cada batería. Así que cuando ambos relés, la resistencia para cada batería es de 0,4 ohmios. Ver esquema.
FYI: Estos relés pueden manejar 8 amperios por contacto y la resistencia de contacto es 100 miliohmios o máximo 0,1 ohmios. En realidad, esto añade un poco como cada circuito podría ser hasta 0,9 ohmios y dos en paralelo sería 0,45 Ohms pero que está lo suficientemente cerca.
Para la etapa 1, encienda ambos relés y descarga en unos '1 C' 3000mA. Cuando el voltaje cae a alrededor de 1 voltio, entonces para la etapa 2, enciendo el solo relé para descarga a un ritmo más lento hasta que la batería se reduce a aproximadamente 0,4 voltios.
Ahora, no voy a explicar que el cableado punto a punto para este circuito es bastante extensa. Que debe ser capaz de averiguar del esquema en la imagen.
Aquí le damos algunas pautas básicas:

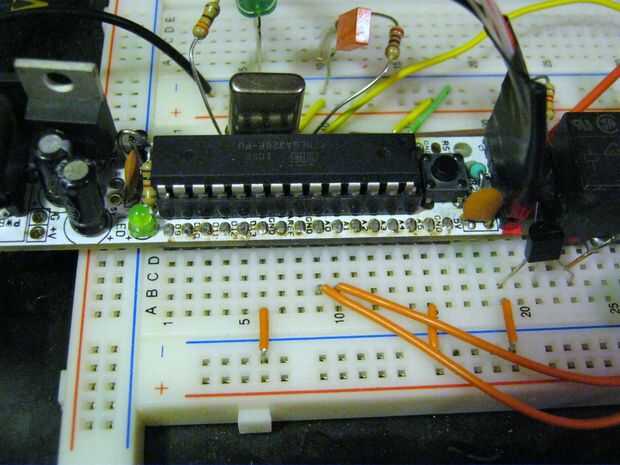

Para esta versión de BRD, agregué pins macho cabecera sobresale de la parte inferior de la placa que se enchufa en un protoboard. Hice una pequeña plantilla con Excel para identificar los pines y los empareja hasta mi protoboard. Vea la foto.
Este tablero tiene un + y un – carril en ambos lados por lo que conecté motivos y + 5 voltios a ambos largueros.

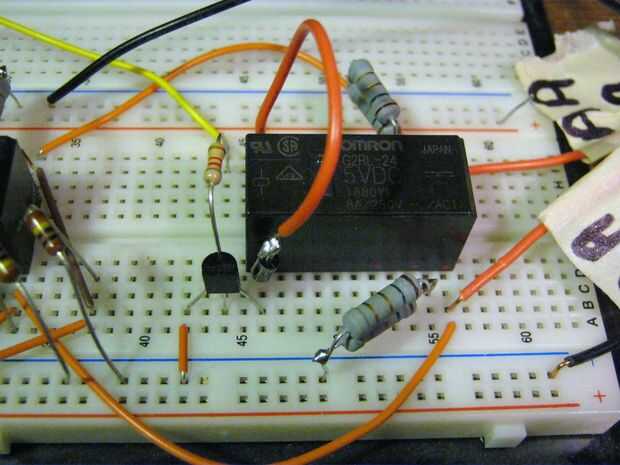

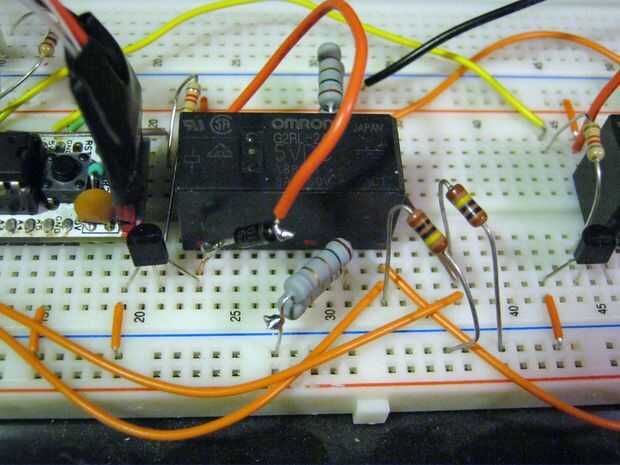

Más detalles sobre el uso de la G2RL-24DC5 están disponibles en mi Instructable:
Esquema Comentario:
Los diodos 1N4001 a través de los relés son de back EMF. Creo que ayudó a reducir glitching cuando el relé se activa y desactiva.
Las resistencias de megóhmetro 1 a través de la batería son de modo que el software puede decir que no hay ninguna batería instalada (si no hay ninguna batería instalada). Cualquier resistencia de unos 10K a 10M debería funcionar bien.
Lista de piezas de diseño 2:
Clon de Arduino: realmente desnudo huesos Junta Directiva (BRD) ~ $5
Interfaz Arduino USB ~ $5 (o USB-BUB)
2 relés: Digikey Z146-ND (G2RL-24DC5) $3,22 (Digikey.com)
2 transistores 2N3904 $ 0,02 (TaydaElectronics.com)
8 resistencias de 1W 1,6 Ohm $ 0,30 (ebay cn-recursos)
2 resistencias de 10K
1 resistencia de 3.3K
2 diodos IN4001
