Paso 6: montaje

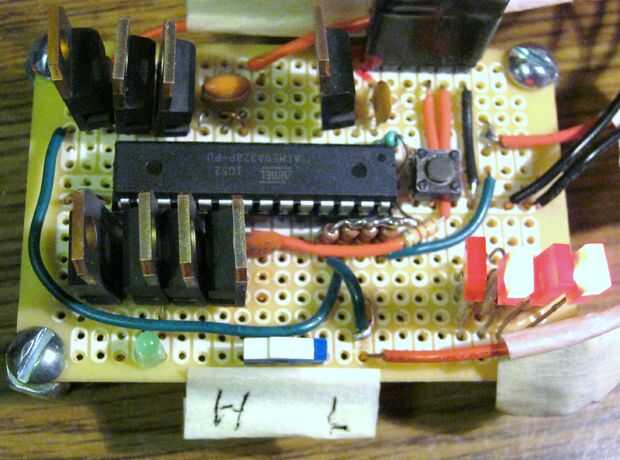

OK, el esquema parece relativamente simple. Pero abarrotar todos los componentes en ese pequeño PCB pequeña resultó para ser una tarea desalentadora de este perezoso Geek antiguo. No voy a hacer una descripción de punto a punto lo que sería muy difícil sin embargo algunas pautas:
Primera: Yo recomiendo hacer el registro $10 Arduino y asegúrese de que funciona.
Segundo: Añadir la 1 Meg de enderezamiento para pines analógicos 2-5.
Tercera: Conectar el switch al D3 y tierra y la resistencia y el LED D11.

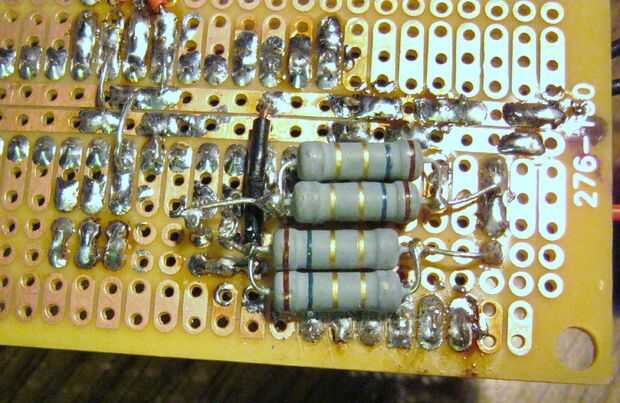

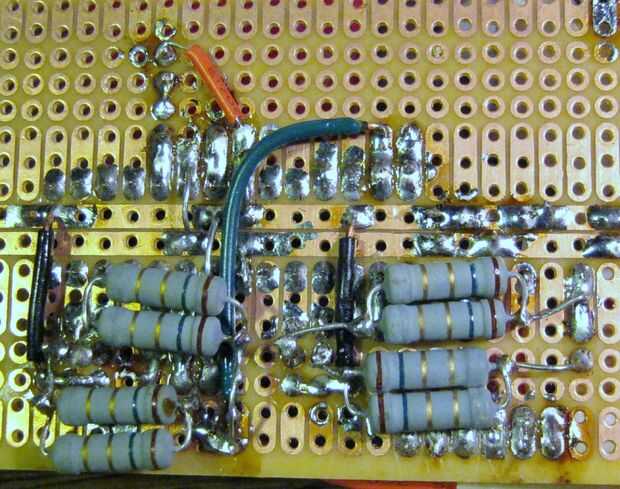

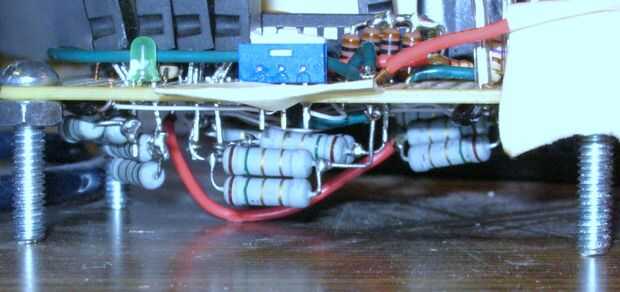

Cuarto: Construir el circuito para batería de 1, prueba. El bosquejo debe trabajar con una sola batería. Como usted puede decir probablemente en las fotos, he instalado todos las grandes resistencias en la parte inferior y los soldados por lo que se de la PCB. Esto es así puede disipar calor más fácilmente.
Quinto: El circuito de prueba. Sin batería debe parpadear el LED verde en D11. Con la batería cargada en 1 Bat, ambos paquetes de resistencia deben calentarse ya que ambos FETs deben estar en el Bat 1 LED debe ser encendido, la mayoría del tiempo. Hará un ciclo cada pocos minutos.
Nota: Originalmente tenía batería 1 FETs en D2 y D3, pero por alguna razón no funciona el LED (alguien sabe por qué) así que tuve que cambiar a D2 y D8 según esquema.

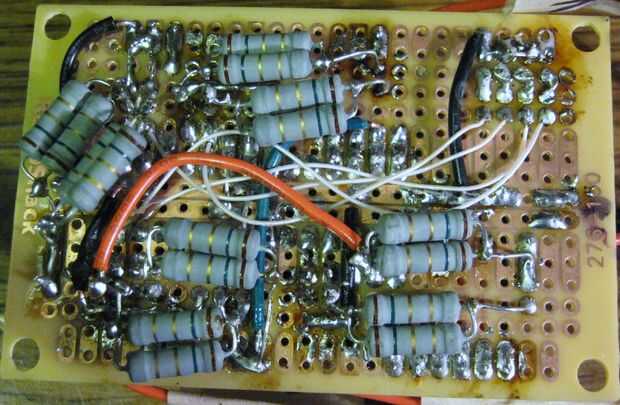

Sexto: Uno a la vez, mantener añadiendo circuitos de la batería, entonces prueba.
