Paso 9: Diseñar las placas frontales

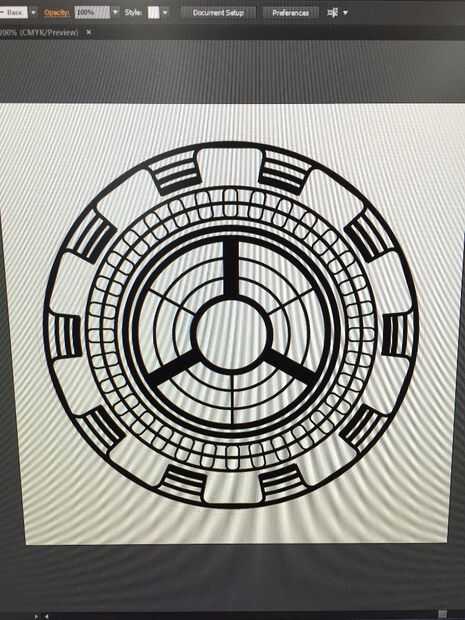

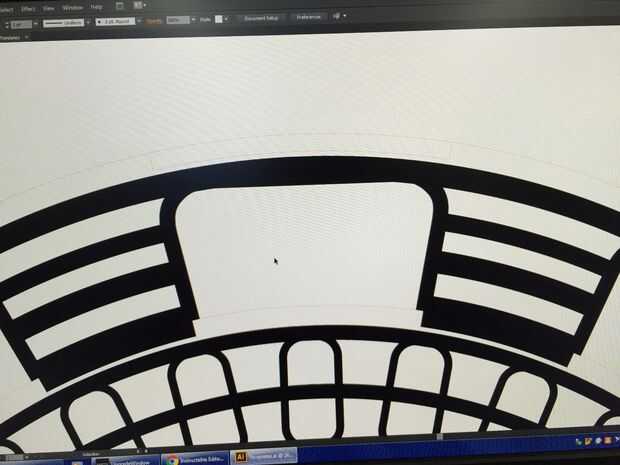

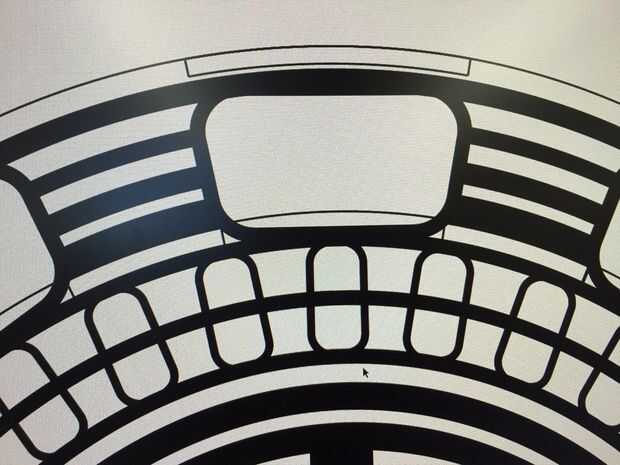

Luego necesitas laser-corte las placas de cara (2 de la misma). Descargar los archivos desde http://www.thingiverse.com/thing:157296. Abrir en cualquier programa que dispone que corresponde al tipo de archivo. Por ejemplo, usé el Adobe Illustrator. Guardar el archivo no estaba listo para corte por láser, así que yo había hecho algunas ediciones. Una de estas ediciones fue desde el exterior de la placa de cara, yo había cambiado los valores RGB de las líneas de vector exterior. Valores negro en Adobe Illustrator vector las líneas de lo que significa que será grabados cuando el cortador del laser. Para cambiar estos valores, primero vaya a editar, editar color y seleccionar convertir a RGB. A continuación, seleccione las líneas que desea editar con la herramienta Selección directa. A continuación, vaya a la herramienta de relleno (cerca de la parte inferior de la barra de herramientas), que se ve como dos plazas y seleccione la casilla superior, que le permite cambiar los valores RGB. Para las dos capas exteriores de la placa, cambie el valor rojo 255 y los valores a cero, luego seleccione el color rojo al seleccionar el punto de bala junto al rojo. Cortador del laser del corte rojo valores de líneas en Illustrator. A continuación, se ha cambiado el grosor de las líneas que he editado, que cambian por selección de líneas y va a trazo en la parte superior izquierda. Continuación, escriba 0.001. Debe hacer esto con todas las líneas que usted desea cortar a través de todo el camino. Además, cambié el interior piezas de todas las grandes aberturas en las placas de la cara, a cuadros rojos, con un espesor de 0.001, como se muestra arriba. Alambre de cobre desnudo se colocará a través de estos agujeros. Visualmente, estos actuarán como bobinas. También se ha cambiado a rojo valor 255 las líneas así. A continuación, compruebe los valores de las otras líneas, seleccionándolos individualmente y comprobar sus valores RGB, que deben ser 0 para el rojo, verde y azul. Si te gusta podría hacer más cambios estéticos, puede, pero asegúrese de que los orificios en el que el alambre atravesará es bastante grande y para mantener el mismo tamaño de general. Por último, duplicar la placa frontal.
