Reactor de arco de Ironman (4 / 16 paso)

Paso 4: Circuito de la soldadura a

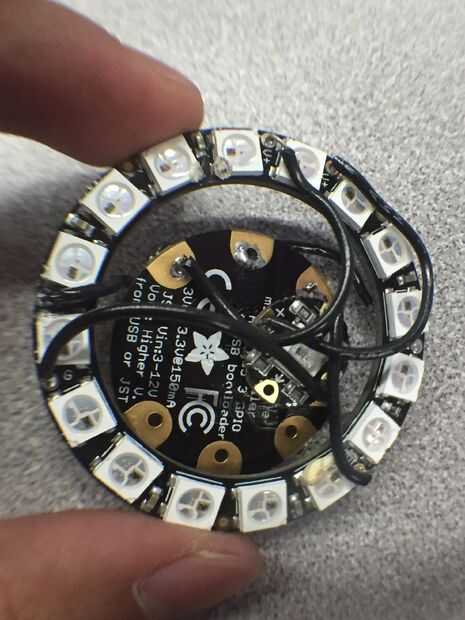

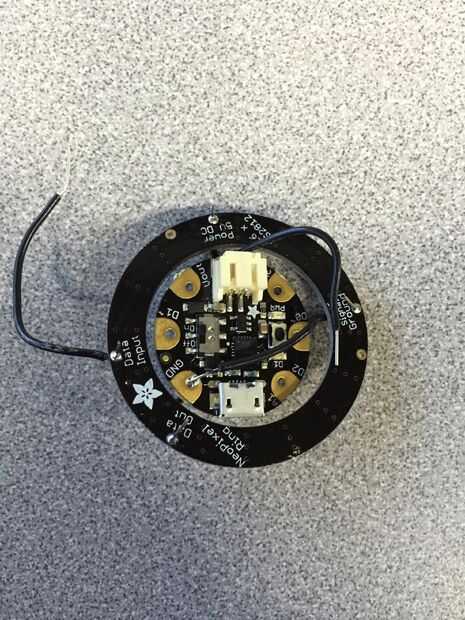

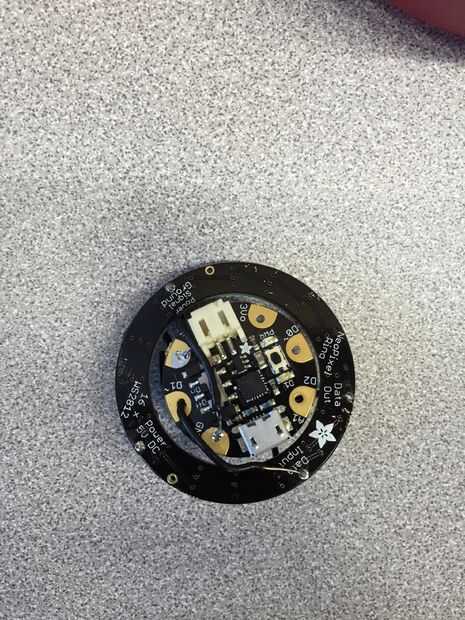

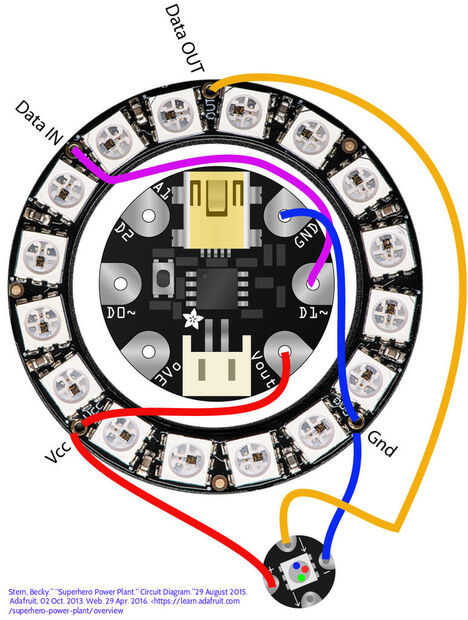

Este es el esquema que debe seguir. Copiar exactamente como se dijo, así como en el orden indicado por lo que será menos desorden y enredos. La Vcc en el diagrama equivale a 2 V + de en la versión 2.0 de Gemma de Arduino. La soldadura de las piezas junto con el anillo de NeoPixel hacia adelante como es el singular NeoPixel (sólo necesita uno) en el centro de NeoPixel hacia adelante frente a la Gemma y la Gemma mirando hacia atrás detrás de la NeoPixel. Antes de comenzar a soldar, necesitará de corte y desforre de 3 cables 2 cm y 3 cables 3 cm. Alambre sólido es preferido. También, asegúrese de que los cables pueden caber a través de los agujeros de la Gemma, anillo de Neopixel y Neopixel. Luego, a partir del anillo de Neopixel, soldadura de un lado de los cables de 2 cm en un V + agujero en el anillo, uno en el agujero de datos hacia fuera y en el agujero de tierra GND. Asegúrese de que inserte los cables de la parte superior hacia abajo. Luego de la soldadura al otro lado del V + cable del agujero en Neopixel sola además de lado, los datos hacia fuera a la flecha inferior de la singular Neopixel, uno apuntando hacia el centro y el GND tierra al negativo de la Neopixel. El anillo de Neopixel y Neopixel debe ser orientada hacia lo mismo con el Neopixel centrado en relación con el anillo de Neopixel y ligeramente (1 a 2 cm) frente al anillo de Neopixel. Luego, soldar los cables de 3 cm en el microcontrolador de Gemma en los orificios de Vout, GND y D1 con los cables en el frente. El microcontrolador de Gemma se enfrenta la dirección opuesta como el Neopixel y anillo de Neopixel. También tienen Gemma microcontrolador micro puerto USB hacia arriba hacia los datos del anillo Neopixel agujero. Luego, doblar los alambres detrás y soldadura al otro lado del alambre soldado al agujero Gemma GND en el agujero de la tierra en el anillo de Neopixel. La soldadura del otro lado del cable D1 y el datos en agujero en datos en el anillo de Neopixel. Por último, soldar el otro lado del Vout al alambre Vcc. El microcontrolador Gemma debe también centrarse, como la Neopixel es, poner un poco (1 a 2 cm) detrás del anillo de Neopixel como para hacer subir la programación más fácil.
