Paso 3: Conexión de LED
de refuerzo azul.

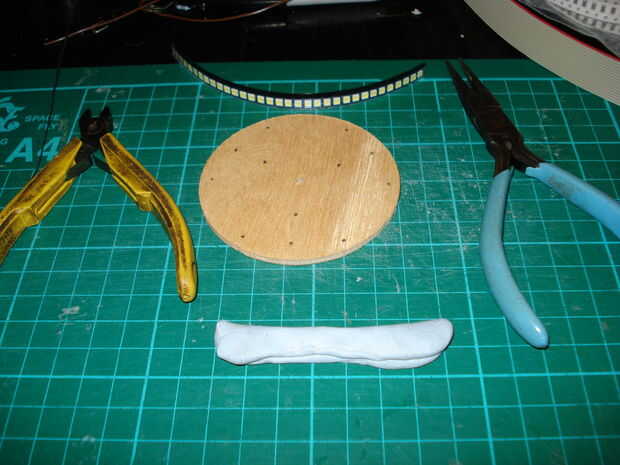

Tomar la superficie de montaje de led y cortar el número correcto del extremo del embalaje. Turnthis boca abajo sobre el azul de la tachuela y lentamente retire la cubierta por debajo de él.

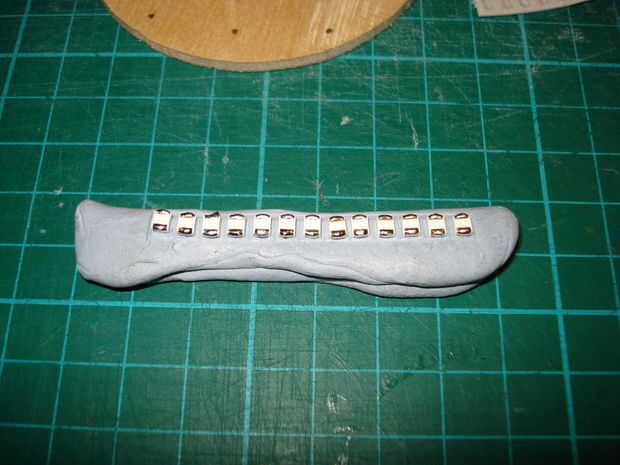

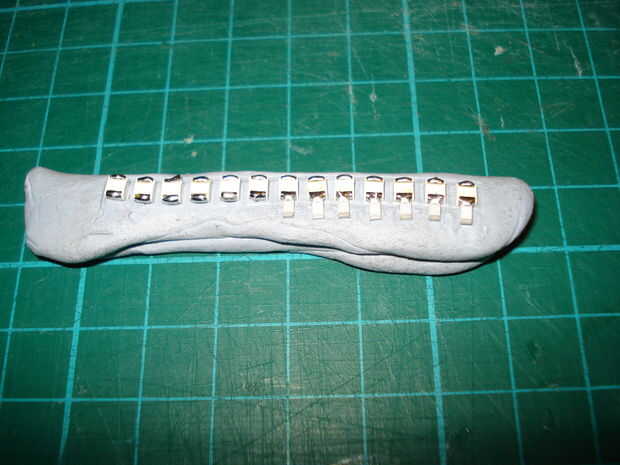

Esto dejará tu LED todos perfectamente alineados en la bordada azul. Empuje el suavemente abajo antes de comenzar a moverse.
Las almohadillas de los LED de montaje superficial de la lata. Aplicar sólo una pequeña cantidad de soldadura a cada una de las patas del LED.
Siguiente línea las resistencias de montaje superficial hasta el LED, presiónelas ligeramente en la bordada azul también. Calentar la almohadilla que desea conectar el LED y empuje suavemente la
resistencia hacia él. Esto asegurará que los resistores están conectados firmemente a lo LED.
Utilizando la plantilla se podrá leer en el siguiente paso, coloque sobre el disco madera y utilícela para marcar la ubicación deseada de todos los LED. El LED central estará
coloca sobre el agujero del tornillo.

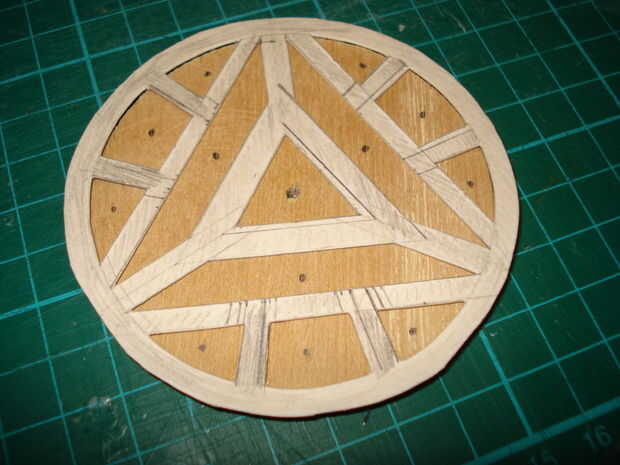

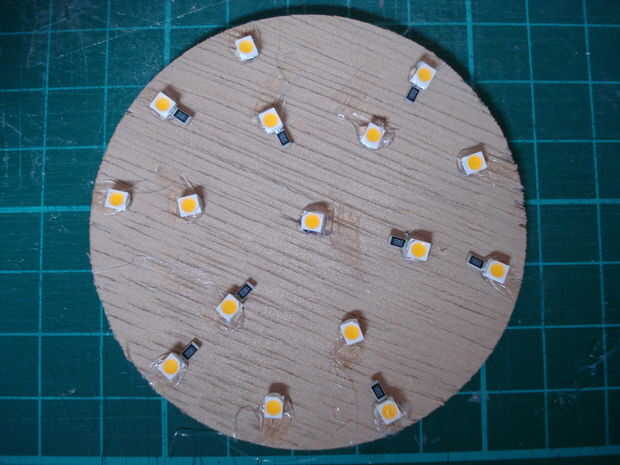

La pistola de pegamento caliente. Use un muy pequeño punto de pegamento para sostener cada LED en lugar del disco. No te preocupes demasiado por la exactitud porque cuando se suelde el LED del
pegamento se derretirá y darle una oportunidad a lo nuevo.

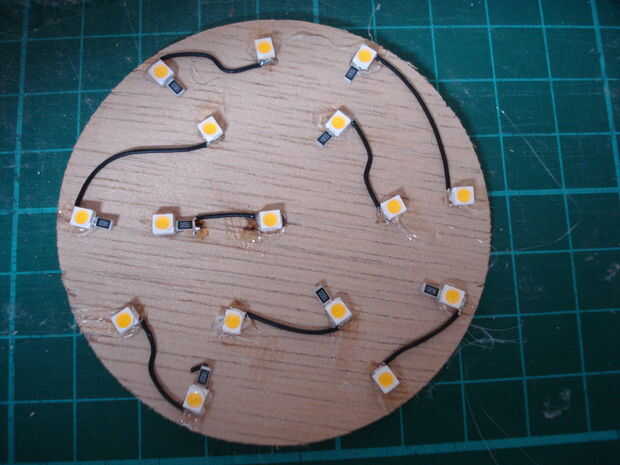

Tira del extremo del alambre kynar mientras está todavía en el rollo. Sostenga hasta la distancia deseada en el tablero y cortar un trozo a la longitud deseada. Sostenga el cable con los alicates
(generalmente una longitud pequeña) y el otro extremo del cable de la tira.
Ahora cuando dab el alambre y LED con el soldador, se derrite la soldadura ya en el teclado y los dos se pegarán en el lugar deseado, no se olvide el pegamento
derretimientos aunque tan tenga cuidado de no empujar el LED antes de que vuelve.

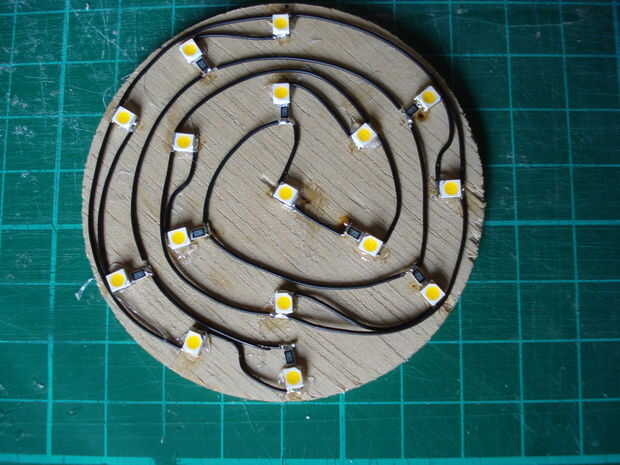

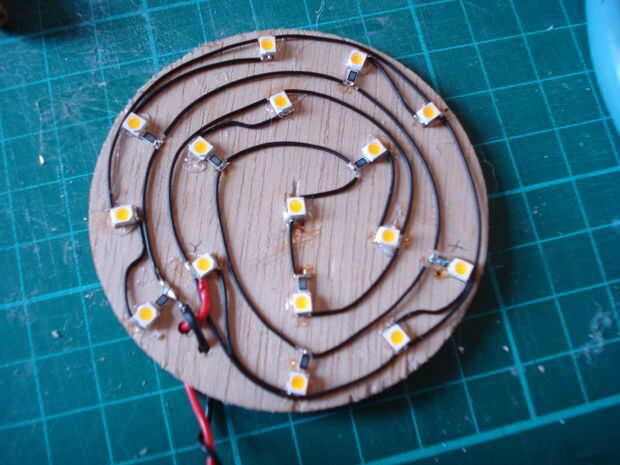

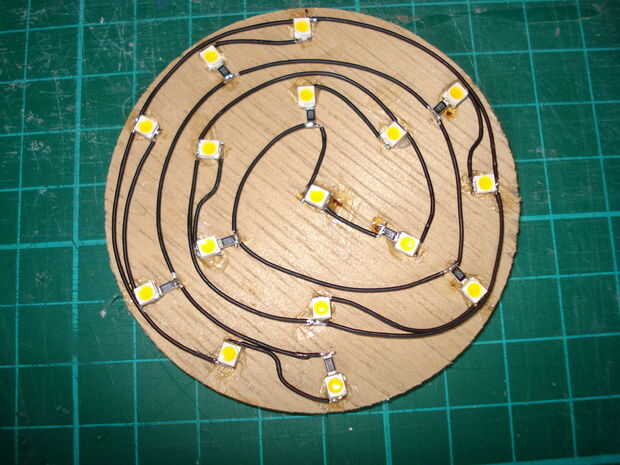

Imagine el cableado como una espiral, hay 8 LED pares, cada par conectado con un resistor de 180 ohmios.

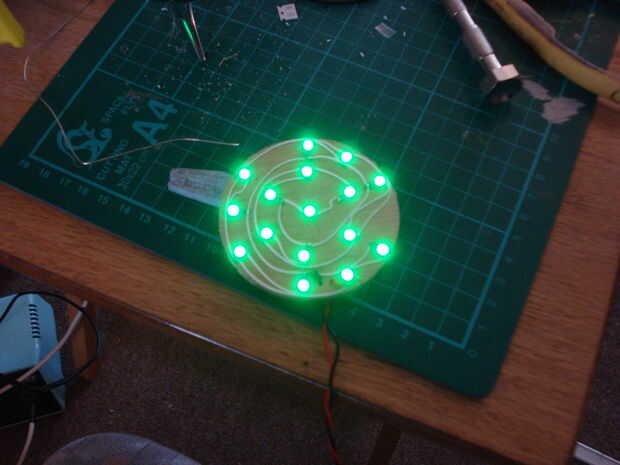

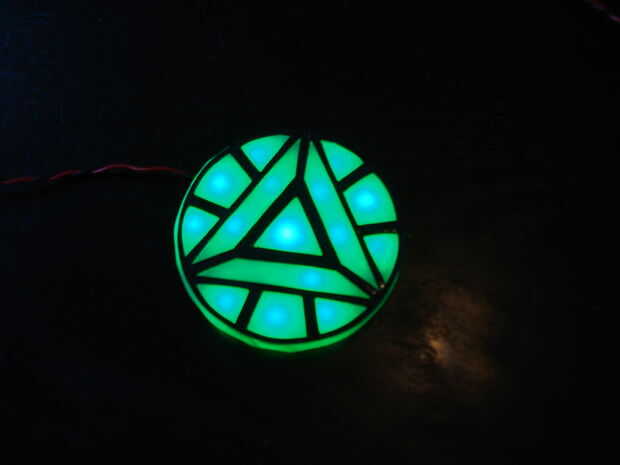

Disculpas por el reactor de arco con el LED verde, la próxima vez que hago blanco actualizaré las fotos
