Paso 1: Reúna sus materiales
Aquí está mi lista de piezas:

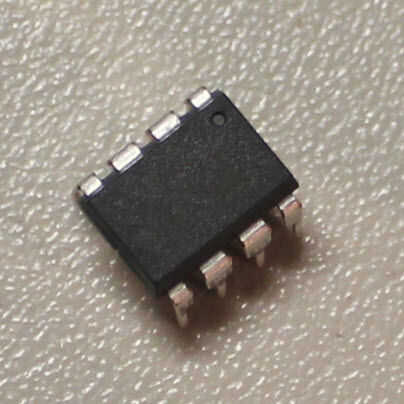

- ATTiny 85-8 pin microcontrolador - comprar mina de Jameco aquí

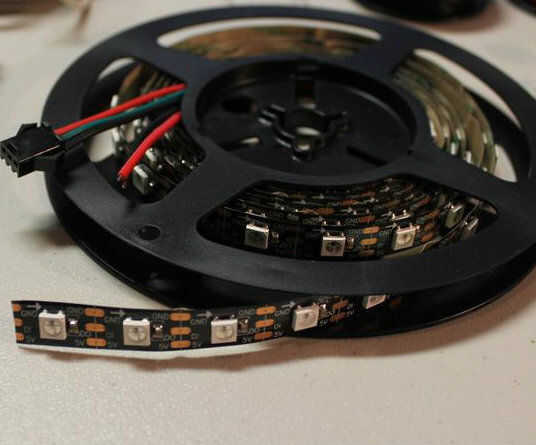

- WS2812B RGB LED - aka NeoPixels (60 por metro) compró minas de eBay, ver detalle más abajo

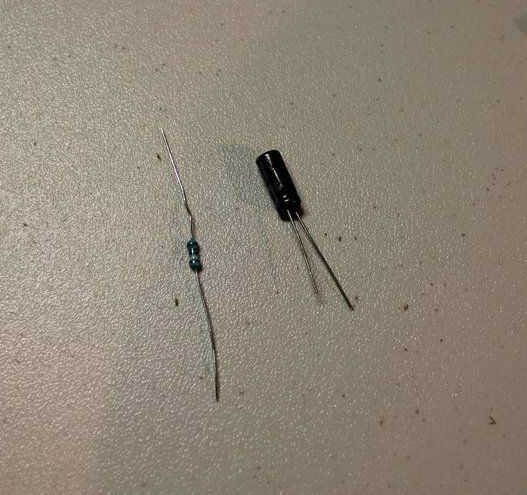

- condensador electrolítico de 10 uF - se retiró de un pack surtido he comprado de Amazon aquí
- #1 - resistencia en alguna parte entre 300 y 500 ohmios será perfecto - se retiró de un pack surtido he comprado de Amazon aquí
- Resistencia #2-10K-Ohm Resistor, mina vino desde otro proyecto pero te podria conseguirlo desde el mismo paquete surtido mencionado.

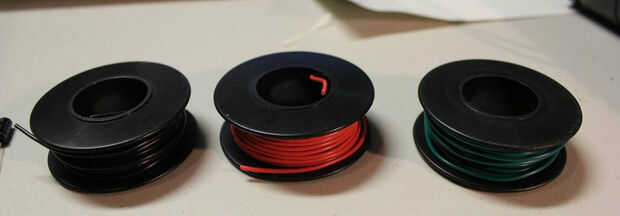

- Cable de conexión - ayuda a tener 3 colores, pero no es necesario - creo que yo tengo la mía de RadioShack

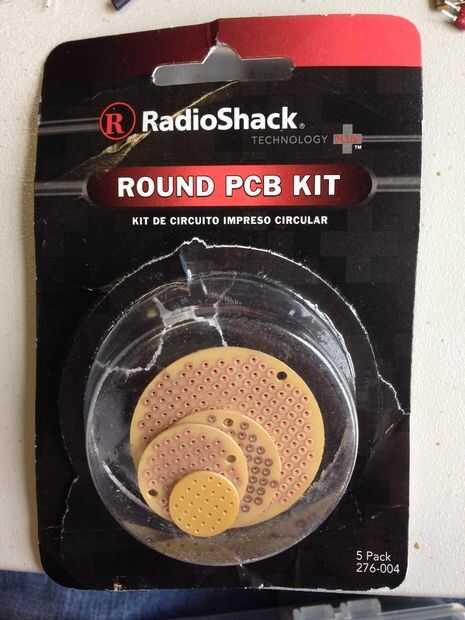

- Perfboard - puede cortar su propia o compra un tablero circular. Yo tengo en mi local RadioShack (2.4" diámetro) la mía en un paquete de tamaño clasificado (parte #276-004). Los agujeros en este caso no son los mejores y es una cara. Pero es el mejor tamaño que pude encontrar. Usted puede encontrar aquí.
- Botón - mina escogí de un surtido que obtuve de mina de oro electrónico. Hará cualquier botón momentáneo.

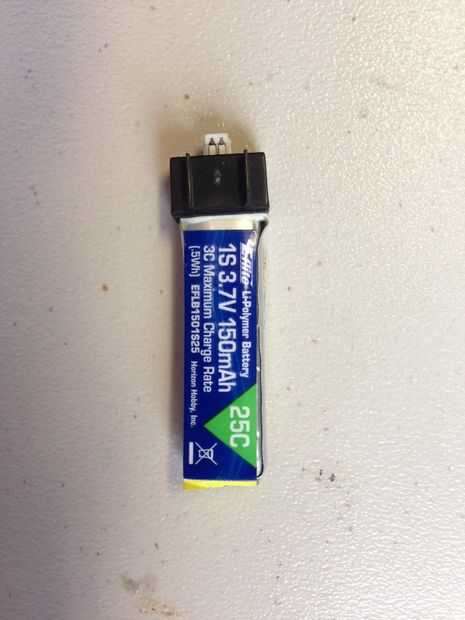

- 1S 3.7v batería de LiPo - tuve una de esas en un avión RC barato, lo puedes encontrar aquí.
- Conector de la batería - para conectar la batería. Comprado en Amazon aquí.
- Pasadores de cabecera - estrictamente opcionales. Incluido para poder reprogramar el tablero sobre la marcha.
- Película de la ventana empañada
- Cartulina negro
Herramientas necesarias:
- La soldadura de hierro
- De la soldadura
- Tijeras para alambre
Tenía todas las partes poner alrededor de otros proyectos con la excepción de la ronda perfboard, batería y el conector pero son fáciles de recoger en muchos minoristas en línea. El artículo de "alto costo" es el LED WS2812B. Estos son mejor conocidos con el nombre NeoPixels como comercializados por Adafruit. Si usted desea apoyar Adafruit y luego ir a comprar desde su página web. Sin embargo, los encontré por menos de la mitad del costo en eBay. He comprado mi NeoPixels aquí. Han trabajado muy bien en 4 diferentes proyectos sin pixeles muertos o problemas de ningún tipo.
Consideraciones:
Batería: Yo realmente quería hacerlo un completamente autónomo dispositivo que era delgado y fácilmente aumentable bajo una camiseta y siguen siendo en gran parte imperceptibles hasta que se encienda. He elegido usar un 1S 3.7v batería para alimentar este proyecto. Hay varios ejemplos de proyectos de NeoPixel impulsados con 3.7v LiPos así que sabía que podía hacerlo funcionar. Lo ATTiny también está satisfecho a 3.7v. Fácilmente podría encendido este con nada entre 3.5v y 5.5v. No sugiero que va mucho más 5.5v aunque como puede freír su NeoPixels. Tres pilas de 1,5 v o 1.2v también trabajo muy bien, que simplemente tendría que estar contenido en otro titular, separan de su Reactor Arc. Obviamente su elección, pero quería que mina como delgado y profesional posible.
LED: Adafruit vender NeoPixels ya en un PCB redondo y listo para su uso. No se pueden presentar en el diámetro adecuado o configuración que desee aunque. Lo realmente no ahorra mucho en soldadura en mi opinión.
