Paso 6: Instalar los LEDs
Mis disculpas en este caso como esta construido un tiempo atrás y ahora estoy escribiendo el Instructable. Tomé fotos y escribir las instrucciones de una manera que sería describen cada paso. Sólo trate de no mirar hacia adelante si lo prefiere una metodología paso a paso. Además, esto fue puesta junto con poco diseño y planificación, sólo empecé a trabajar y se convirtió como fue.

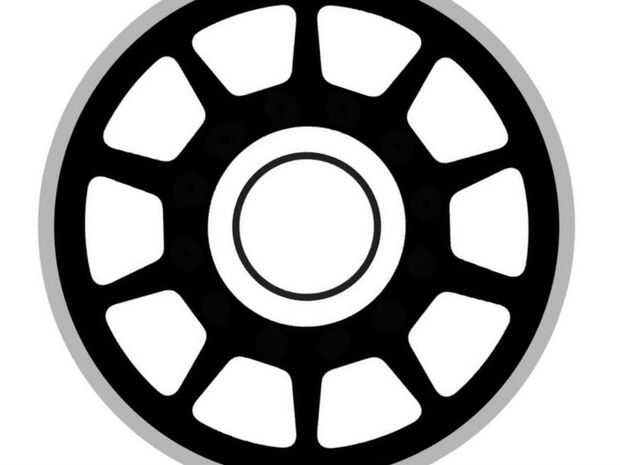

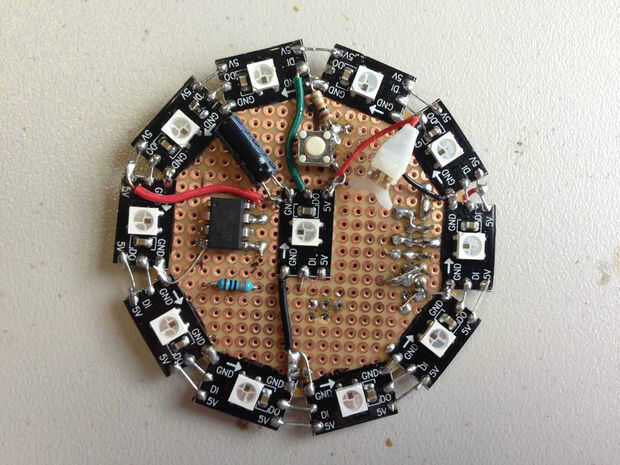

El Reactor de arco que decidí construir es uno con 10 segmentos en el exterior y un centro circular. Hay muchos aspectos diferentes que hay para elegir lo que quiere. Establecer la junta circular perf con los pads de soldadura hacia arriba. Establecer la plantilla para que pueda obtener una buena sensación por donde deberías colocar tus LEDs. Ya que la mina tenía 10 fuera de los segmentos más uno interior opté por usar 11 LEDs. Utilice tijeras para alambre o tijeras para cortar la tira de LED a lo largo de las líneas de corte hasta que tenga 11 LEDs individuales. Alinearon mejor posible con los agujeros de la plantilla y pelado el respaldo y pegado a la Junta de perf. Asegúrese de que todas las flechas de los datos se encuentran en la misma dirección. Se puede ver que en mi ejemplo he instalado ellos todos mirando hacia la izquierda. Usted puede hacer CW o CCW pero si haces CW tienes que modificar tu código. El LED en el centro debe apuntar "hacia arriba".

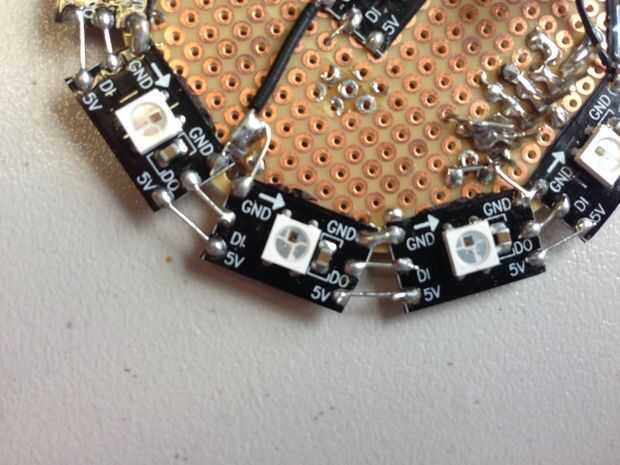

Ahora es el momento para cablear los LEDs juntos. Esto ayudará a darles cierta rigidez al completar el resto del proyecto. Puede utilizar trocitos de cable de conexión pero he encontrado que lo mejor para las conexiones de distancia pequeña como esta es usar repuesta lata de las patas de las resistencias, a través de LEDs de taladro, etc.. Cuando la soldadura caliente cerca de estos repuestos pedacitos de estaño casi "saltan" en el cojín de la soldadura. Realmente hace soldar estas conexiones extremadamente fáciles. Necesita conectar la "tierra" todos los botones juntos alrededor del círculo. A continuación, necesitará conectar todos los pines "Datos", excepto para los dos pilotos "top". Si nos fijamos en las fotos adjuntas pueden ver existe una brecha entre los dos mejores donde no hay conexión. Esto es porque los datos de la señal sólo viaja en una dirección y sólo puede conectarse en serie, paralelo no si desea que el código funcione correctamente. Ahora soldar todos los pads de "5V" entre sí. Puede dejar el centro LED desconectado por ahora.
