Paso 2: Hacer la cámara para mostrar el fenómeno de AR basada en retroalimentación
Hacer una simple cámara de un píxel. Usted puede aprender mucho de un camere 1 píxel porque te obliga a pensar fundamentalmente en qué pixel es y lo que mide o detecta. Esto es una gran manera de aprender acerca de una cámara en su forma más simple. Esto es también lo que me llevó a la invención del HDR imágenes (matemáticamente convertir una cámara en una amplia gama de medidores de luz).
La cámara se puede hacer en una caja de cartón negro, o tomar una vivienda ya existente pintarlo negro dentro y colocar una lente al frente de él. Enfocar la lente para que forme una imagen en el lugar donde está el sensor. El sensor es un fotodiodo.
Así acabarás con una caja negra que tiene un lente en el frente para permitir la luz y dos cables que salen, por ejemplo, rojo y negro, rojo para el positivo y negro para negativo.

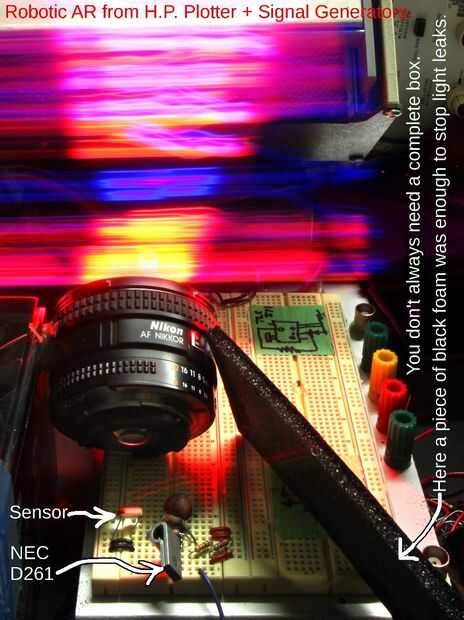

Si tienes una habitación bastante oscura (y algunos cartulina negra en su banco de trabajo, entorno, etc.) puede también omitir la caja y sólo tiene un objetivo que es la distancia adecuada del sensor, junto con un par de trozos de cartulina negra a cada lado, para mantener la mayoría de la luz fuera del espacio entre la lente y el sensor. En uno de los cuadros puedes ver los que meramente he se inclinó un pedazo de goma espuma negro contra la lente para bloquear la luz de llegar al sensor sin pasar primero a través de la lente. En este caso utilicé un plotter HP para mover un LED RGB y hacia atrás en un plano conocido de movimiento, y porque sé que la luz sólo provendrán de los lados (no la parte superior o inferior) sólo necesito 2 lados a la "caja".

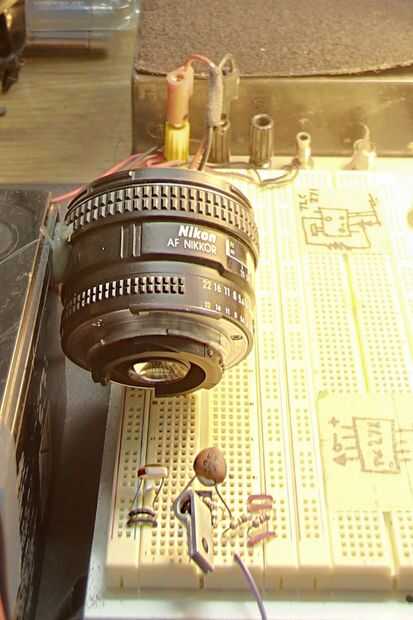

De hecho se puede realizar un examen rápido del sistema con sólo una lente delante del sensor (sin caja alrededor de él). Ver foto de arriba (lente pegada al lado de la batería pesada sentado en la mesa de trabajo, por lo que puede ser enfocado moviendo la batería hacia adelante y hacia atrás).
A continuación se. que va a construir el amplificador que la cámara se conecta. La cámara se conecta al amplificador y el amplificador se conecta a la fuente de luz.
Tenga en cuenta también que el sensor de la cámara (fotodiodo) debe ser sesgada de reversa (e.g. inversa conectado). El cable rojo (positivo, es decir, el ánodo) se conectará al pin de tierra del amplificador y el cable negro se conectará a la entrada del amplificador.
Ahora vamos a construir el amplificador!
