Paso 18: IGBT
Transistor Bipolar de puerta aislada
Ahora, usted puede estar pensando, "Oh, Jared, sólo un transistor con un nombre de fantasia!" MAL.
Un transistor bipolar de puerta aislada, es el equivalente de un mosfet y transistor bipolar regular y les empujones juntos. Hicieron los bebés!
Y chico, estos bebés paquete de un golpe.

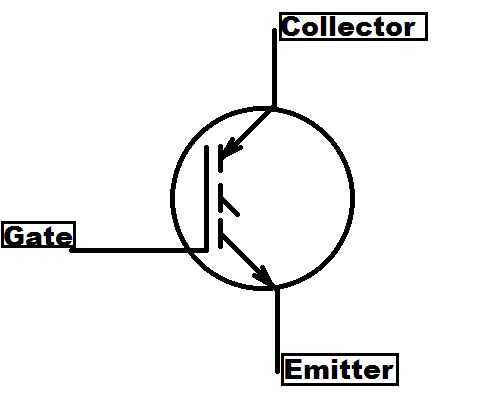

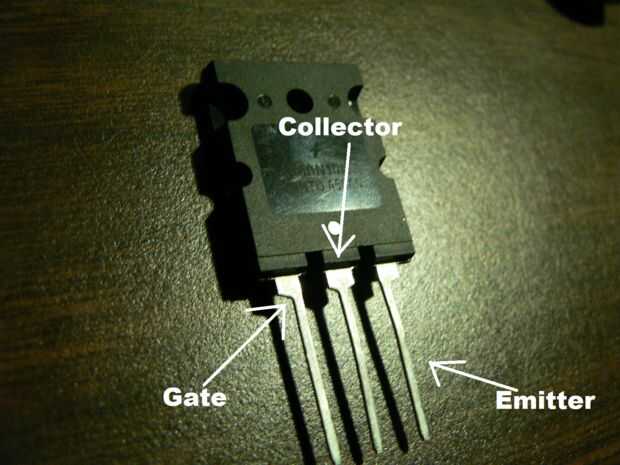

IGBT es controlado por voltaje al igual que de MOSFET. Combinan la alta capacidad de corriente y el voltaje de baja saturación (completo) de un transistor y la unidad simple de la puerta de un mosfet. Tienen tres pines, al igual que todos los otros dispositivos. Los pernos están etiquetados puerta, colector y emisor. El colector es el equivalente del drenaje de un mosfet y el emisor, la fuente de un mosfet.
Básicamente, son bastante elegantes. Pero, no vivimos en un mundo perfecto.
IGBT tiene su parte justa de problemas así. Tienen un coeficiente de temperatura negativo, como transistores. Significado, más caliente se consigue, la más corriente se lleva a cabo, causando fugitivo termal y un IGBT muerto (esto sucede en una fracción de segundo en su mayor parte).
Comparado con el del MOSFET, de IGBT es algo más lentos en su apagar y encender veces. Que pueden generalmente manejar cualquier cosa, desde 0 hz a alrededor 40-50 khz, en su mayor parte, aunque existen más rápido IGBT. Realmente depende del dispositivo real sí mismo.
IGBT es reconocidos por su capacidad de manejo actual. La mayoría puede manejar más de 50 amperios y más, en tensiones superiores a 600 voltios. Son perfectos para baja frecuencia, propósitos de alta corriente, alto voltaje, donde mosfets son buenos para alta frecuencia, bajos propósitos de corriente y bajo voltaje. Pero, como mosfets, también han de entrada capacitancia y cuestiones de timbradas. Tomar las mismas medidas que con un mosfet para impedirlo, utilizando resistencias y una fuente de la señal limpia. Cables más cortos también ayudan.
IGBT no tienen diodos cuerpo intrincado, como mosfets. Sin embargo, fabrica a menudo puedes hacer un favor y pone un diodo de alto voltaje de alta velocidad con el paquete IGBT, para facilidad de uso. Asegúrese de comprobar qué tan rápido el diodo es cuando se utiliza el IGBT con de alta frecuencia. Pero, hay excepciones, algunos IGBT no tiene diodos en ellos y puede requerir agregar uno fuera del paquete. Es necesario poner el ánodo del diodo (un diodo de 1000-1200 voltios amp alta ultrarrápida del Draft) para el emisor de los IGBT. Esto permitirá que los voltajes a rueda libre si es necesario, evitando que el IGBT de soplo.
IGBT se utiliza soldadores, hornos de microondas, calentadores de inducción (estas me encantan) y el buen número de aplicaciones donde también se ha utilizado los MOSFETS. Todavía tengo que ver aunque un amplificador IGBT.
Hay un único tipo de IGBT. No hay canales de N o P!

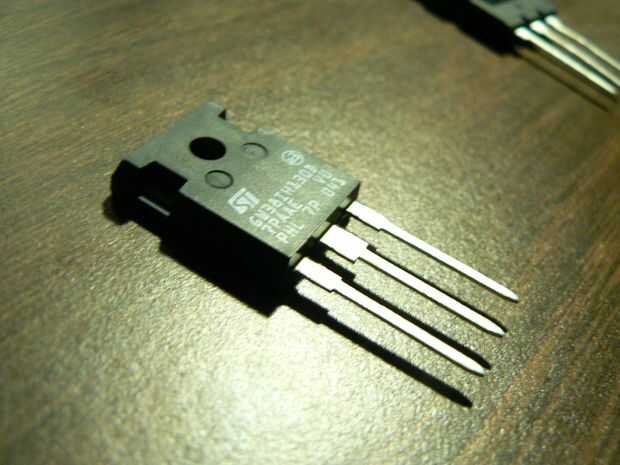

Común IGBT
IRG7PH42U
25N120
30N120
