Paso 20: SCR (tiristor)
Controlado de silicio rectificador o tiristor

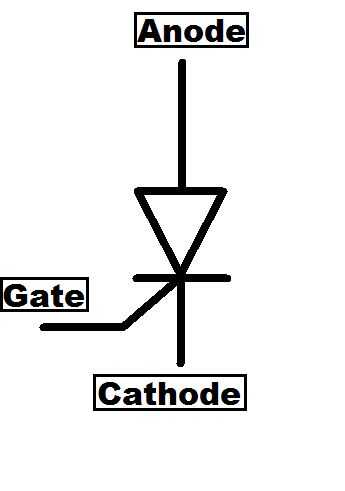

Un rectificador controlado de silicio es algo así como un MOSFET o IGBT. Tienen tres terminales, llamados ánodo, cátodo y puerta.
Pero, en vez de la capacidad de encender y apagar, SCR de hacer lo que llama 'enganche' y no apague otra vez hasta que se desconecte la alimentación al circuito. Corriente fluye del ánodo al cátodo, como un diodo, pero tiene el interruptor, la puerta. Tienen tres cables, por costumbre y vienen en una gama mucho más amplia de semiconductores después anteriores de empaquetado.
¿Qué es este bueno para? Bien, son grandes para control de potencia, controles de motor, atenuadores de lámpara y voltaje alto amperaje actual control!

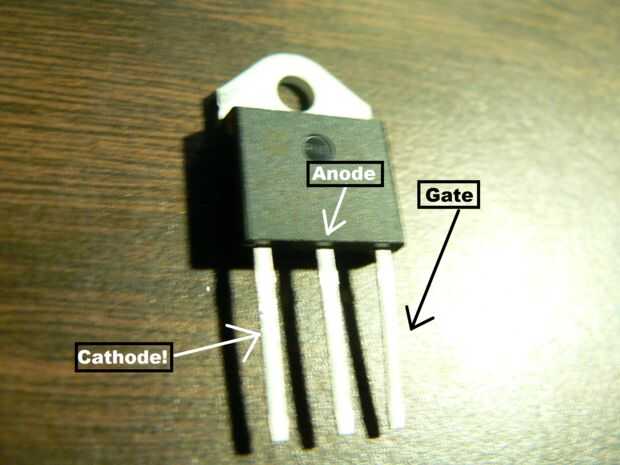

Muy generosamente está clasificados de SCR. Y que significan! Un típico pequeño paquete SCR como en la foto puede manejar alrededor de 50 amperios continuamente, y casi 560 amperios del pulso, a casi 1200 voltios! Es una locura, sobre todo para algo tan pequeño.
SCR puede también usarse para cosas más peligrosas, divertidas, como Coilguns. La elevada capacidad en corriente hace fantástico como un sustituto del interruptor mecánico, debido a la ausencia de desgaste. SCR puede manejar el 400 + amplificador de impulsos que descarga de un condensador. Pero, sorprendentemente, SCR no necesita disipadores de calor cuando se utiliza para los pulsos!
¿Por qué?
Porque el pulso es tan pequeño, la calefacción muy poco realmente ocurre. No tiene oportunidad de incluso calor arriba
SCR viene en una amplia variedad de paquetes, que van desde pequeños a-92, paquetes de ladrillo a voluminosos, carnosos y paquetes de puck. También existen paquetes de Stud!
Realmente ningún SCR "común" Aquí son algunos diferentes aunque.
STBTW69600
STBTW691200
