Paso 23: Reguladores de voltaje
Un regulador de voltaje es un dispositivo relativamente simple. Puede pone corriente directa, en el pin 1 y hacia fuera viene un bien regulado voltaje en alfiler 3. No obstante hay algunos sabores, de reguladores de voltaje, y todos hacen básicamente lo mismo, pero diferentemente o para un propósito diferente.
Hay reguladores de voltaje positivo y los reguladores de voltaje negativo. Ambos vienen en una amplia variedad de paquetes, desde a-92 a-3 y hasta a veces paquetes DIP. Necesitan una caja decente dependiendo de cuánta tensión se necesita para ser caído de la alimentación. La mayoría de los reguladores de voltaje tienen un cierto límite a cuánto voltaje se puede entrar en él, y todos tienen algún tipo de protección para evitar que sí mismo y el circuito que suministra la voladura. Reguladores de voltaje pueden manejar entradas de voltaje bajo de 70 voltios y menor. El LM350 puede manejar solamente 32 voltios entrada! Pero, también hay reguladores de tensión ajustable. Estos pueden hacerse a diferentes voltajes, voltaje diferente del predeterminado en un regulador de voltaje normal, que los hace ideal para fuentes de alimentación lineal de salida. Tienden a generar una saludable cantidad de calor, y puede usar un transistor para evadir el regulador sí mismo y permitir que la corriente a fluir entonces el regulador haría normalmente aceptar.
La mayoría de los reguladores pueden aceptar 1-2 amperios, con protección contra sobrecorriente. Esto básicamente significa que si la corriente es la cantidad especificada, el regulador "se apaga" y evita que la corriente fluya hasta que la carga es eliminada o disminuida. Algunos reguladores de voltaje carecen de esto y pueden suministrar como muchos amplificadores como quieras, siempre caja suficiente, a menos que quieras una gota de plástico en lugar de un regulador.
Reguladores de voltaje se utilizan en una gran cantidad de fuentes de alimentación para asegurarse de que la tensión no va sobre un punto determinado. Interruptor de modo de alimentación, fuentes de alimentación lineales, algunos cargadores, todos utilizan reguladores de voltaje para mantener un voltaje específico en el tiempo. También son perfectos para alimentar los circuitos de lógica y los láseres. ¿Cómo? Bueno, un diodo de láser requiere una cantidad específica de tensión. Puede utilizar un regulador de voltaje para mantener la tensión en un punto determinado, luego utilizar un Diodo zener + una resistencia o simplemente una resistencia a disminuir la cantidad de tensión necesaria y para mantener la corriente en un punto determinado. De lo contrario, vas a freír el láser!

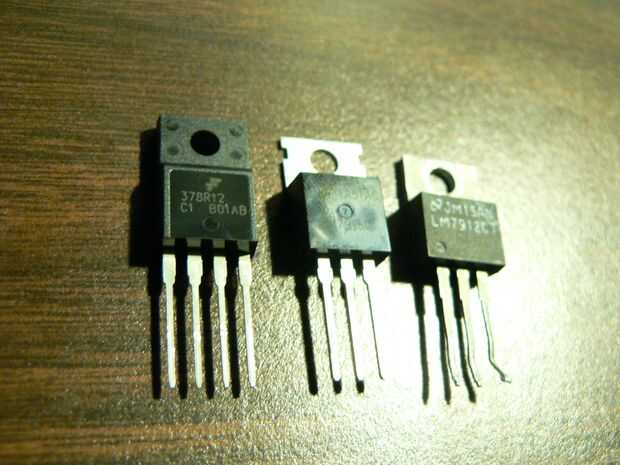

Reguladores de voltaje comunes.

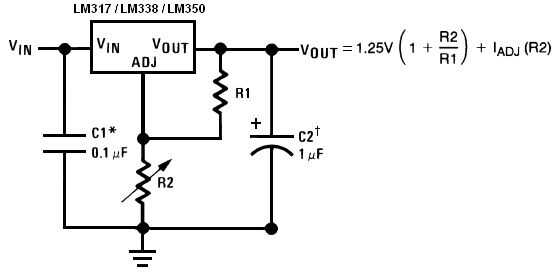

LM350 (regulador de voltaje ajustable)
LM317 (ajustable, alto voltaje de entrada)
LM7812 (regulador de 12 voltios)
LM7912 (regulador de-12 voltios)
Nota: Hay un cierto tipo de regulador de voltaje, reguladores de conmutación de llamadas. Éstos son generalmente un poco más complejos, como requieren componentes más externos (generalmente) pero dan el beneficio de calor mucho mayor eficiencia, así que, básicamente, menos y menos energía desperdiciada. Utilizan lo que llama un convertidor buck.
