Paso 24: los circuitos integrados
Voy a intentar mi mejor acortar, por lo que no estar aquí durante horas leyendo esto.

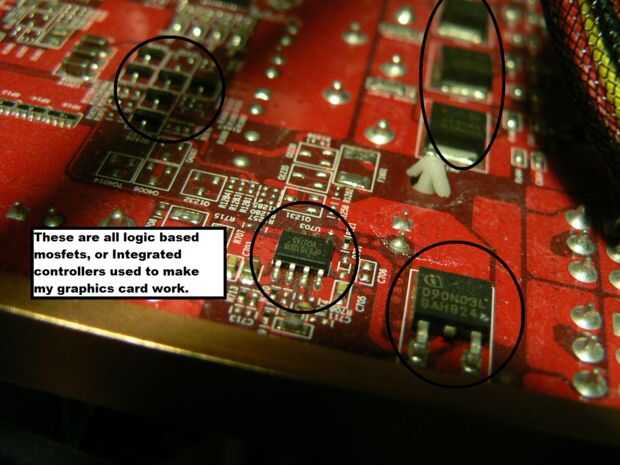

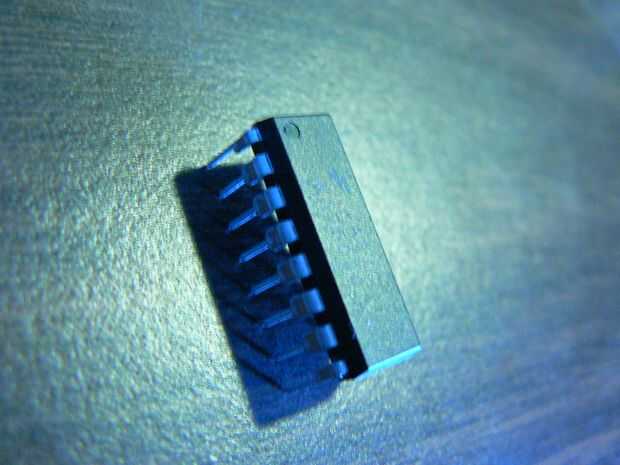

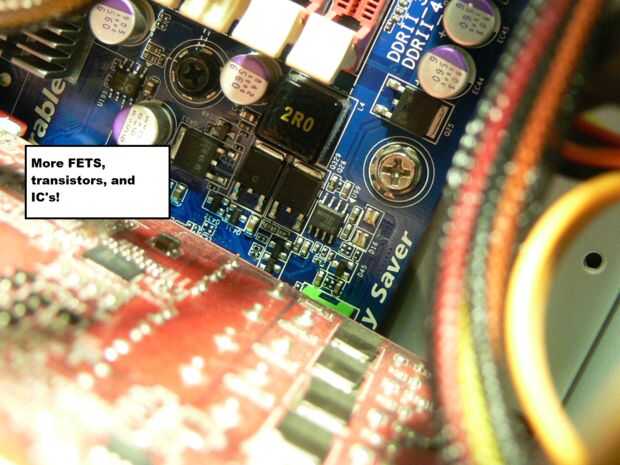

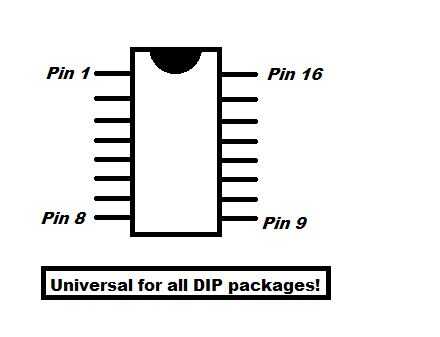

Un circuito integrado es un montón de componentes muy pequeños en un paquete, generalmente inmersión de manos humanas y montaje en superficie los paquetes como paquetes SOIC o TSSOP, que son extremadamente pequeños.
Circuitos integrados hacer prácticamente todo. Que el ratón funcione. Su trabajo de equipo. Alimentación de su equipo de trabajo, altavoces, teléfono celular, el monitor, el teclado, el ratón, tu ipod, cargador de ipod, su impresora, su escáner, marcapasos, TV, casi todos los dispositivos electrónicos tiene estos dentro de ellos, porque hacen tantas cosas!
Vienen en tantos paquetes, sabores, tipos, es absolutamente imposible explicar todas ellas!
Aquí están unos pequeños, que se utilizan a menudo para aficionados.
Temporizador 555. El temporizador 555 es un circuito de oscilación simple utilizado para generar ondas cuadradas. Este chip viene en un paquete de la inmersión de 8 pines y se puede comprar en radioshack, o prácticamente cualquier proveedor electrónico. Este chip es el chip más hecho en el planeta. Hay millones de estos chips hace todos los días, porque pueden hacer mucho. Para un aficionado, puede utilizarse para hacer un controlador de transformador flyback, un circuito poco ingenioso que es fantástico para los principiantes aprender sobre corriente alterna y transformadores.
OP Amps son un tipo especial de Ic que puede amplificar algo miles de veces. Son perfectos para muchas cosas y puede ser utilizados para osciladores, disparadores de schmitt (que pueden convertir señales de ruido en señales limpiamos agradables), mecanismos de retroalimentación, reguladores de voltaje (están dentro de ellos!) y amplificadores de audio. Puede tomar una señal muy pequeña, como de decir, una radio de cristal y convertirlo en algo adecuado para la conducción auriculares regulares. Tienen dos entradas. Inversión y sin inversión. Pueden hacer salir voltajes positivos y negativos. También son buenos para comparar el voltaje, que pone una tensión en la salida, dependiendo de que uno es mayor. Un buen ejemplo sería 5 voltios en el lado no inversor y 10 voltios en el lado inversor. Salido al lado de 10 voltios, a menos que los 5 voltios a 15, entonces salida de 15 voltios.
Puerta unidad IC son un tipo de circuito integrado que toma una señal, generalmente y casi siempre una onda cuadrada y convertirla en una señal más de gran alcance con más corriente. Esto es grande para conducir los MOSFET y de IGBT de alta velocidad, porque permiten que la capacitancia de la puerta cargar mucho más rápido. Existen lado baja, alta, controladores inversora y no inversora. Controladores del lado de baja son los más fáciles de usar y por lo tanto el más utilizado! Hacen exactamente lo que decía arriba. Controladores de alta presión a menudo existen con los conductores del lado de baja y pueden utilizarse para conducir un puente medio, o dos MOSFET/IGBT en serie. Esta modificación de serie permite que los mosfets compartir eficazmente la carga y reduce el calentamiento en cada FET/IGBT. Lado de alta conducción aísla la señal de la fuente de señal, prevenir picos EMF o tensión posteriores de matar a sus circuitos de control. Pero esto tiene un precio, y conductores del lado de alta a menudo no y son un poco más difíciles de usar, requiriendo más tiempo y componentes. Invirtiendo los conductores tomar la señal de la fuente de señal y darle la vuelta. Si hay una parte positiva de una onda cuadrada, gire neutral, y si hay una parte neutral, se vuelven positivas. Esto permite dos controladores de lado bajo utilizarlo desde la fuente de una señal y le permite usar un medio puente sin medio puente de ic. (utiliza conducir de lado de alta).
También existe las puertas lógicas. Estos son y, NAND, OR, ni, XNOR, no y las puertas XOR.
Cada una realiza una función lógica específica. Para entender las puertas lógicas, necesita entender binario. 1 = on, o + v, 0 = apagado o 0 v.
Ahora que usted entiende binario, puede entender las puertas lógicas. Una puerta y tiene cualquier número de entradas y una salida. Una salida es universal en todas las puertas. Para una puerta y, todas las entradas deben ser alta, para la salida sea alta.
Para una puerta NAND, invertir esto. Todas las entradas deben ser altos, para la salida baja.
Para una puerta OR, si cualquier entrada es alto, la salida es alta.
Para una puerta NOR, si cualquier entrada es alto, la salida es baja, de lo contrario será alto.
una puerta XOR será alta si un número impar de entradas es alto. Es decir, 01 en binario será alta, mientras que 101 será bajo. (cada número binario es una entrada)
Una puerta de XNOR hace lo contrario y será una baja si un número impar de entradas es alto.
Una puerta no funciona invierte, invierte la señal de entrada de un 1 a 0, o un 0 a un 1.
Hay varios tipos de lógica diferente, CMOS, TTL, nMOS, RTL, DTL, ternario y ECL. Cada uno tiene funciones lógicas, sino utilizar un tipo diferente de la tecnología para lograrlo. CMOS utiliza 3.3 V para indicar una alta y semiconductores de óxido de Metal complementario para hacerlo. (N y P mosfets de canal)
TTL es transistor transistor lógica. Usa + 5 voltios para un alto.
nMOS utiliza n-tipo semiconductores de óxido metálico. (sólo mosfets de canal N)
RTL es lógica resistencia transistor. + 3,5 voltios se considera alto.
DTL es diodo transistor lógica. + 3,5 voltios es considerado alto.
Lógica ternaria utiliza falses desconocidos y verdaderos en vez de alta y bajas.
ECL lógica es emisor acoplado lógica y utiliza transistores bipolares. + 3.9 voltios es alto.

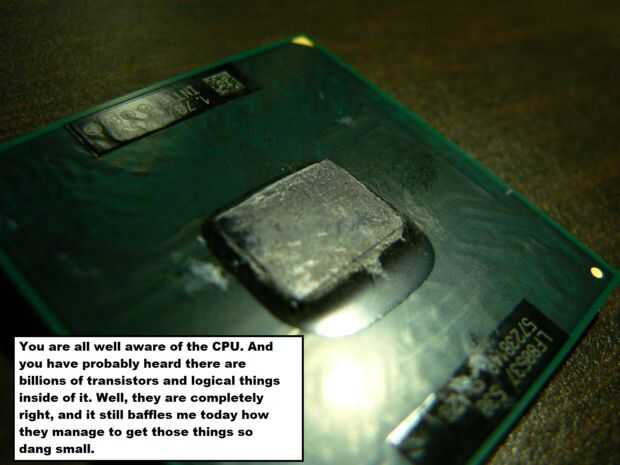

Todas estas puertas hacen encima de la CPU y microprocesadores dentro de tu computadora, celular de ipod, reproductores de cd, teléfono, etc..
Son la base de funciones lógicas básicas.
