Paso 4: Rectificador

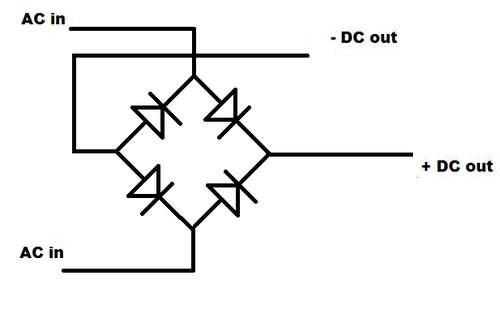

Se utilizan diodos de rectificador para rectificar la corriente alterna, o corriente cambia de estado de un voltaje a otro. Porque un diodo impide corriente que fluye en una dirección determinada, pueden prevenir que el cambio de estado negativo y así permitir DC actual que se creará, con componentes adicionales por supuesto. 4 diodos están dispuestos a hacerlo, y se llama rectificación de onda completa, donde ambos lados de la onda se convierten en un pulso de DC perdiendo muy poca electricidad de la CA actuales. Rectificación de media onda es el equivalente de un diodo y ponerlo en una fuente de corriente alterna; Esto desperdicia una mitad de la onda senoidal.
Esta propiedad permite estos diodos en cada fuente de energía de la pared que puedas imaginar. Todos cambian que onda sinusoidal de 60Hz de su toma de corriente en energía limpia, C.C. para su computadora, teléfono celular o lo que sea el dispositivo electrónico está. (con un alisado cap también!)
Sin embargo, a diferencia de los diodos de señal, estos diodos pueden tener una amplia gama de tiempos de recuperación, a los diodos estándar, que pueden recuperar efectivamente en 1 kilohercios AC actual e inferior, a ultrarrápidos diodos que pueden recuperar muy rápido, todo el camino hasta en la región de megahercios. La caída de tensión para la mayoría de estos diodos son aproximadamente iguales, alrededor de.6.7 voltios. Variantes de alto voltaje pueden tener caídas de tensión masiva, de 25 voltios a 45 voltios, pero cuando se trabaja con voltajes de 5 kilovoltios, a 50 kilovoltios, 45 voltios no va a importar demasiado.
Estos diodos también pueden variar de baja corriente, 250 mA, a cientos de amperios. Generalmente, sin embargo, si el diodo va a llevar a cabo más de 4 amperios, el diodo necesita un disipador de calor, o se sobrecaliente y liberar su magia humo.

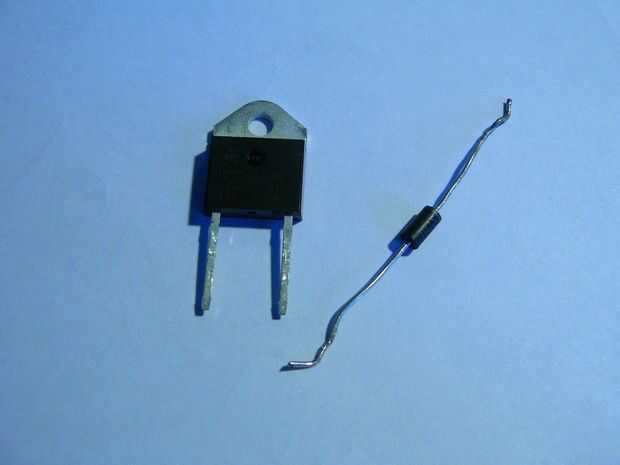

Algunos diodos de rectificador
IN4007 (la indica recuperación estándar)
UF4007 (UF indica recuperación ultrarrápida)
MUR450
RGP10A
