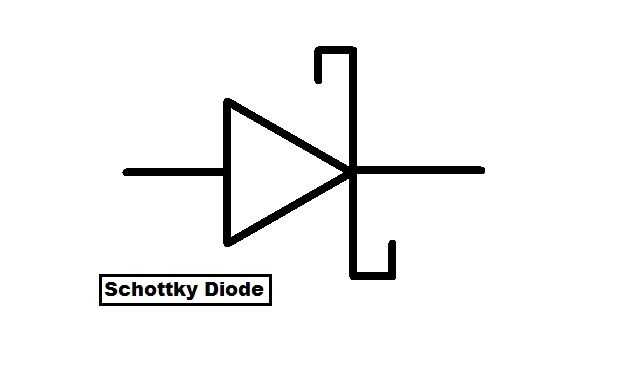

Paso 5: Diodos de Schottky

Diodos de Schottky son un tipo especial de diodo, formado no por silicio dopado, sino por los contactos creados por un semiconductor y un metal. Esta propiedad fue descubierta inherentemente en diodos de la barba de gato y las radios, donde un pequeño trozo de metal, a veces un razorblade oxidado o un trozo de Galena (un semiconductor), se asomó y pinchado con una aguja hasta que la radio comenzó a transmitir el sonido. El propósito detrás de esto era (aquí de que la palabra otra vez!) rectificar la señal de radio, para que ello crea DC pulsante para el orador, genera ondas de sonido. Esto funcionó fantásticamente, pero era muy poco fiable y difícil de hacer porque 1. Incluso la más mínima vibración podría causar el efecto diodo a desaparecer, o 2. el diodo real sí mismo era difícil de encontrar, como el contacto de la aguja debe ser en un lugar específico donde rectificar las ondas de radio.

Diodos de Schottky tienen la caída de tensión más baja de todos los diodos anteriores mencionado; a veces tan bajo como.2 voltios!
Estos diodos debido a su construcción no tienen también límite de recuperación, lo que significa puede rectificar casi cualquier señal, por lo tanto, la capacidad para rectificar 100 + megahertz las ondas de radio, o incluso más alto, más de 100 de GHZ!

¿Por lo tanto, este diodo suena bastante mágico y sorprendente, derecho? ¿Por qué estamos utilizando los otros diodos, incluso? ¿Sobre todo porque este es tan fantástico? Bueno, el diodo tiene una limitación, y voltaje. Schottky sólo puede manejar más de 200 voltios, limitando su uso a propósitos y rectificación de pequeño voltaje de la señal. Sabio actual, sin embargo, que pueden manejar tanto corriente como cualquier otro diodo, pero al igual que antes de que necesitan un disipador de calor si usted planea rectificar sobre 4-5 amperios.

Nota especial;
Hay otro tipo de diodo llamado diodo túnel. Este tipo de diodo es similar a un diodo en algunos aspectos, principalmente el hecho de que es baja tensión, y baja corriente. Un diodo del túnel es un tipo especial de diodo resistencia negativa. Esto significa, que a medida que aumenta el voltaje, la corriente disminuye. Sin embargo, este efecto sólo se produce en un cierto rango de voltaje, y hace túnel diodos sólo es útiles para aplicaciones de baja potencia. No hablar, no se manejan mucha corriente tampoco. Puede oscilan en casi cualquier frecuencia, sin embargo, desde 1 khz a 1000 GHZ. Son bastante limpio, y esto es tipo del principio básico detrás de Magnetrones, diodos dentro del microondas solía para oscilar en GHZ 2.43 o algo así.

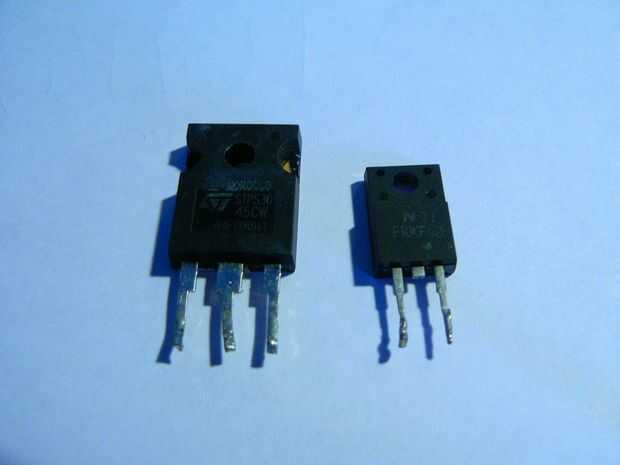

Algunos diodos de Schottky común
1N5817
1N5822
1N5820
BAS40L
