Realización de semi - guía (6 / 26 paso)

Paso 6: diodos de Zener

Diodos Zener son un tipo de diodo especial, específico. Aún rectificar corriente, tienen una caída de tensión y un tiempo de recuperación inversa, aunque esta parte es despreciable en la mayoría de los medios.  Sin embargo, a diferencia de otros diodos permiten voltaje fluya en ambas direcciones, en una circunstancia específica aunque. Esto se llama el "efecto zener" y es muy similar a Ángel, que se explicará con diodos TVS.

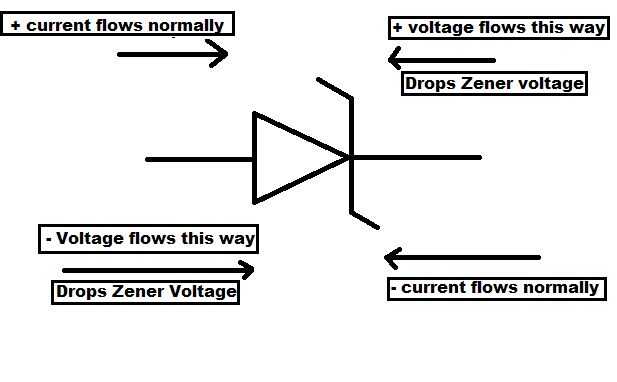

El efecto zener es una interesante propiedad del Zéner. Efectivamente, una vez alcanzada una cierta tensión el zener comienza a conducir en ambos sentidos, pero abrazaderas el voltaje hacia abajo duro para que la tensión de zener específicos. Piense en ello como un dispositivo de caída de tensión controlada, sin importar la corriente o voltaje a través de ella es, suelta siempre que la cantidad específica de tensión. Por ejemplo, un Diodo zener de 5,6 volt tiene 2 voltios que fluye del cátodo al ánodo. No realizará. Si el voltaje es llevado hasta, digamos, 6 voltios, entonces el Diodo zener comenzará a llevar a cabo y descenderá 5,6 volts de tensión, aunque sea 100 voltios, aún caerá 5,6 volts.

De todos modos, este efecto es muy útil en muchas cosas, como protección de puertas MOSFET o proteger circuitos sensibles de sobretensión. También se utilizan en reguladores de voltaje, como la referencia de tensión del circuito elegir.  Diodos Zener no son clasificados por amperios, sino por la potencia en lugar de ello, puesto que el voltaje de entrada puede ser cualquier cosa. Diodos zener común van desde 25 Watts a 1 vatio, aunque algunos diodos zener entran 10 vatios, o incluso más.

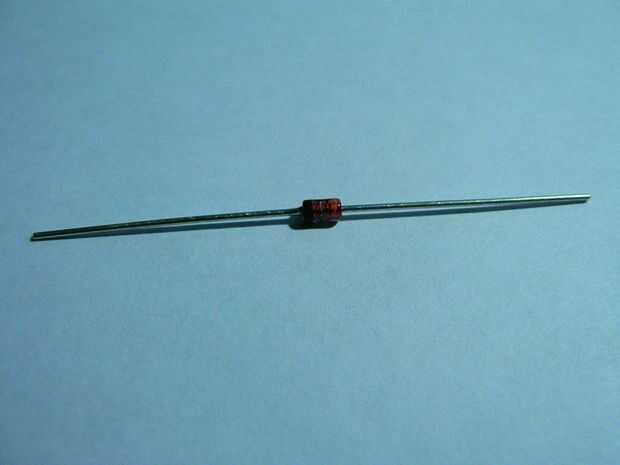

Diodos Zener común
1N4744 (15 voltios)
1N4742 (12 voltios)
1N4734 (5,6 voltios)
