Paso 1: Preparativos y el modelo de ejemplo
Primero, va ser suponiendo que algún conocimiento del uso básico por chorro de agua. Debe haber por lo menos sabes encontrar el conjunto de ceros en la máquina, han hecho múltiples cortes de dos ejes y básicamente se utiliza para el chorro de agua de funcionamiento antes de abordar recortes de 5 ejes.
Nota para usuarios de Autodesk P9: Se necesita haber tomado el curso básico por chorro de agua OMAX antes de este Instructable.

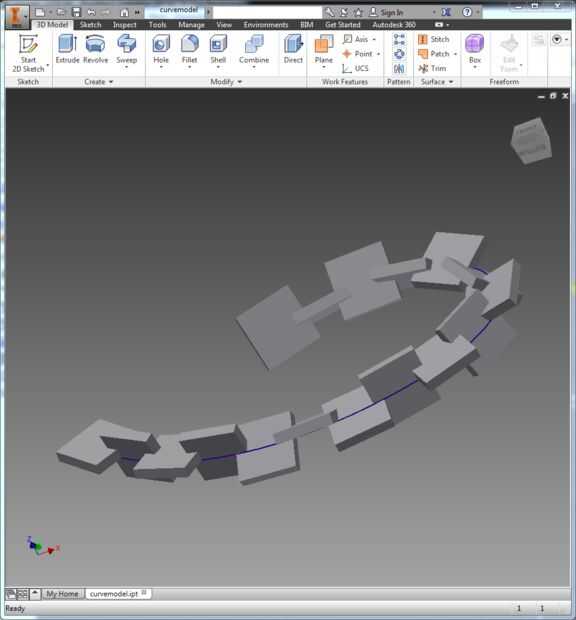

Para este instructivo, va a utilizar un modelo similar al que se muestra arriba. Esto nace de un script que se aproxima a una curva utilizando cajas, se aplica rotaciones al azar a las casillas, luego corta ranuras en cada caja para que se sientan en uno a. Debido a la aleatoriedad de los ángulos, esto pone el chorro de agua a través de todo tipo de movimiento. Para este proyecto, yo soy también de corte versiones pequeñas de las cajas (1 "x 1" en acero de 3/16), que significa que tenemos que tomar precauciones especiales para no perder las piezas en el baño de chorro de agua o dejarlos salto hacia fuera y posiblemente chocan con la boquilla. Hablaré más sobre esto más adelante.
Va a utilizar 3 diferentes piezas de software aquí:
- OMAX IntelliCAM: Este genera los ángulos de corte para nuestros cortes de 5 ejes. En el lenguaje OMAX, información del ángulo se denomina "XData". Por lo general, generando esto a mano fue una pesadilla. IntelliMAX facilita esta parte.
- Diseño OMAX: usaré esto para configurar las pestañas y limpiar la información de ruta de acceso. Ya debe estar familiarizado con esto de hacer cortes de 2 ejes.
- OMAX hace: El software que realmente controla la máquina y los cortes. Ya debe estar familiarizado con esto de hacer cortes de 2 ejes, aunque voy cubriendo algunas de las características que no estén familiarizados con.
