Paso 3: Diciendo IntelliCAM lo que hacer y el modelo de fijación cuando no le gusta IntelliCAM
Por lo tanto, ahora el modelo está en IntelliCAM. Aseado!
La próxima cosa que usted querrá hacer es clic en la pestaña de "Pather 3D" en la parte superior de la ventana. Esto trae para arriba las herramientas para la creación de sendas de 5 ejes en el modelo.

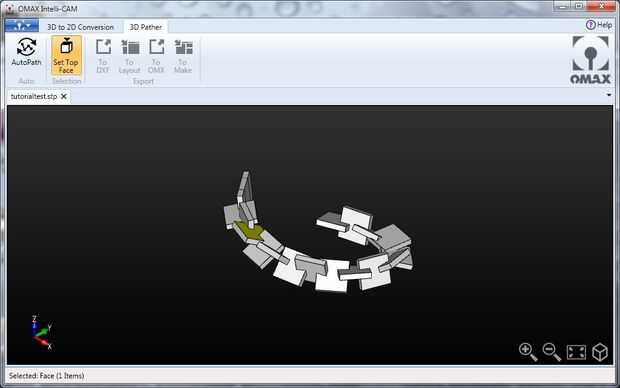

Después de esto, usted necesitará decir IntelliCAM que caras en el modelo que quieres cortar. Esto se hace haciendo clic en la herramienta "Set Top Face" en la barra de herramientas. Si se desplaza sobre el modelo con esta herramienta, caras válidos para cortar se ponen amarillas. Para añadir una cara para cortar, haga clic en la cara.
Ahora para la diversión parte: cara normales debe partido a estar en una selección grupo.
Esto significa caras thatall seleccionado deben tener las normales que corresponden a una tolerancia muy pequeña. Selección de cualquier cara con una normal no coincidente anular el grupo selección actual y reiniciar la selección desde el principio. Ningún mensaje de error le advertirá de ello.

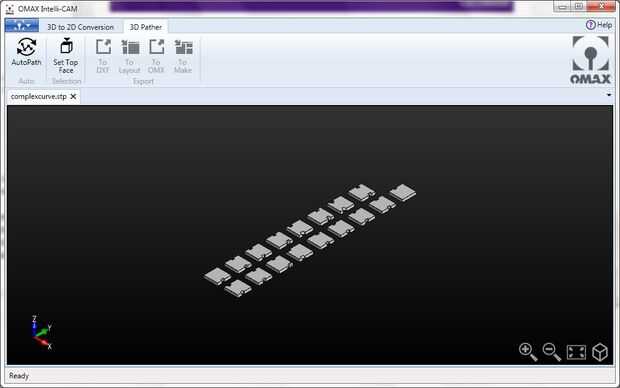

En el primer modelo en las fotos de arriba, solamente una cara siempre se puede seleccionar ya que ninguno de los normales de la cara. Esto significa que tengo que pasar por un paso de diseño extra en mi modeler. Tengo que ir detrás y el diseño todas las piezas de manera que coincidan con sus normales de la cara. Después de esto, estaremos listos para configurar caras superiores.
