Paso 5: Generar caminos y saber exactamente lo que IntelliCAM está pensando
Una vez que tienes todas las caras seleccionadas, es hora de generar rutas para el chorro de agua.

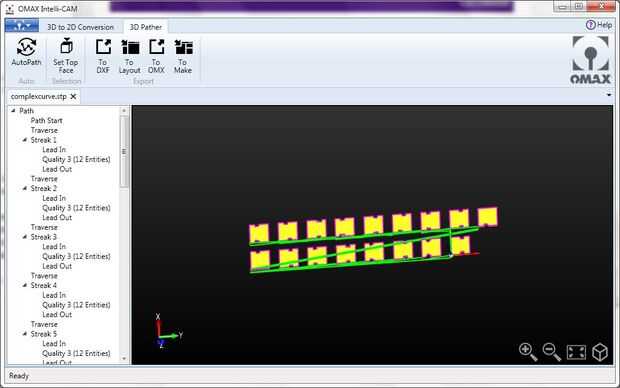

Pulse el botón "Autopath", y IntelliCAM comenzará a moler lejos en la creación de la ruta.
Si tu camino se ve sano, puede omitir el último apartado de este paso. Para el caso de este tutorial, sin embargo, las cosas no fueron tan fáciles.
En nuestro caso, hay 17 piezas, por lo que se figura que IntelliCAM podría generar rutas a través de las filas o columnas. ¿Verdad?
Bueno, tipo de. Sube las columnas, pero rebota entre piezas dentro de las columnas. Estas travesías, especialmente hechos como cabezas hasta travesías, tendrá para siempre.
Obviamente, IntelliCAM se bebe (o por lo menos, buggy, o simplemente tiene ideas extrañas sobre salto de modelo). Si bien es correcto sobre los ángulos de corte y nos ahorraremos un montón de tiempo en escribirlas, no debe permitir conducir el camino de la boquilla. Esto se puede solucionar en el próximo diseño de OMAX.
Para todo lo que sé, esto puede ser algo que es específico de este extraño modelo de múltiples pieza. Dicho esto, incluso si tu camino se ve OK en IntelliCAM, estaremos repathing de todos modos al crear pestañas en el diseño, para no obtener demasiado unido a él.
Por lo tanto, salvar a DXF si desea tener una copia de seguridad o para utilizar diseño de OMAX en otra máquina. De lo contrario, "Enviar a disposición" del golpe y vamos a continuar en nuestra aventura.
