Paso 8: Pestañas en el diseño de OMAX, porque importa ahora
Para cortes de 2 ejes, puede vivir normalmente sin pestañas si sabes su material no caiga a través de los listones de metal en la piscina de chorro de agua, y que la pieza de trabajo es suficientemente pesado que no descansar en la boquilla desconectado de la acción.
Que estoy pegando dos razones para necesitar fichas aquí. No sólo es el producto final 1 "x 1", lo que significa que posiblemente te caiga en la piscina Si corta completamente fuera de nuestros cortes de acción, 5 ejes hacen que mucho más probablemente piezas podía saltar cuando desconecta y golpeó el inyector, posiblemente destruyendo.
Sin embargo, el compromiso con las lengüetas en un corte de 5 ejes vienen al extraer los cortes de la hoja. Si hay un fuerte conflicto de ángulos en lados opuestos de un corte y una ficha, puede ser muy difícil de quitar el pedazo de la hoja después del corte. Hablaré estrategias para esto en un paso posterior, pero estas son todas las cosas a pesar al decidir si se ficha a los cortes de 5-ejes. Yo pecar de precaución e instrucciones aquí.

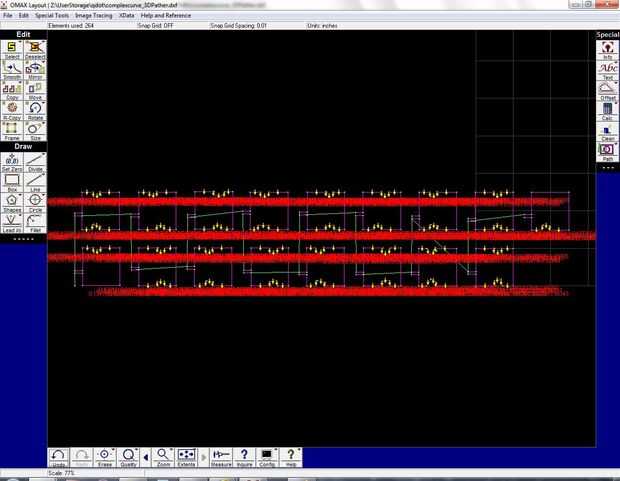

Antes de hacer nuestras pestañas, haga clic en el botón «I/O llevar» otra vez y golpeó "Autopath (rápido)". Esto genera un camino de recorrido mucho más sano para el corte. Luego podemos agregar nuestras fichas.

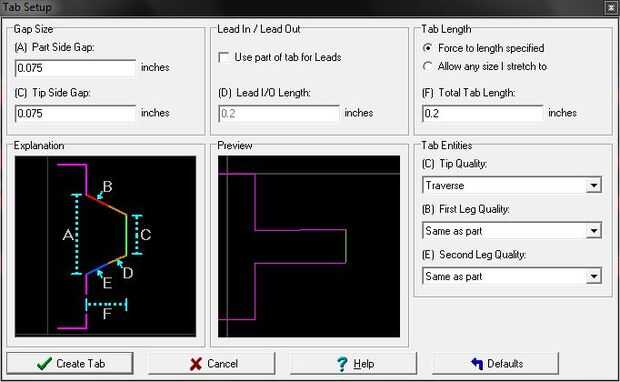

Las opciones de la pestaña en la pantalla se muestra en la imagen. La ficha especificada aquí es ridículamente enorme para 3/16" de metal, que terminó sucediendo con un boquete de.030 una longitud.15, que funcionó bastante bien.

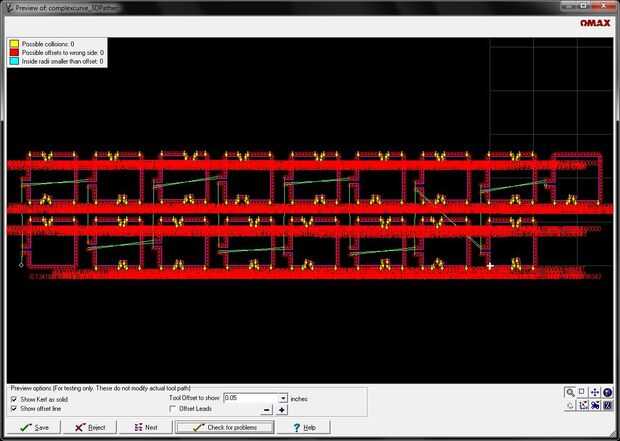

Necesitará para crear una línea adicional de una de las fichas para nuestro punto de partida de la ruta, luego haga clic en el botón "Ruta", elegir el punto de partida y asegúrese de que todo se ve bien. Guarde la ruta como un archivo OMX para mantener el XData en allí. Si se pierde la XData, pasará sólo una versión de 2 ejes de corte de 5 ejes. No es que nadie tiene tiempo para eso.
Ahora estamos listos para casi empezar a pensar quizás corte algo!
