Realizar IoT elegante dispositivo con SSR múltiple (3 / 5 paso)

Paso 3:

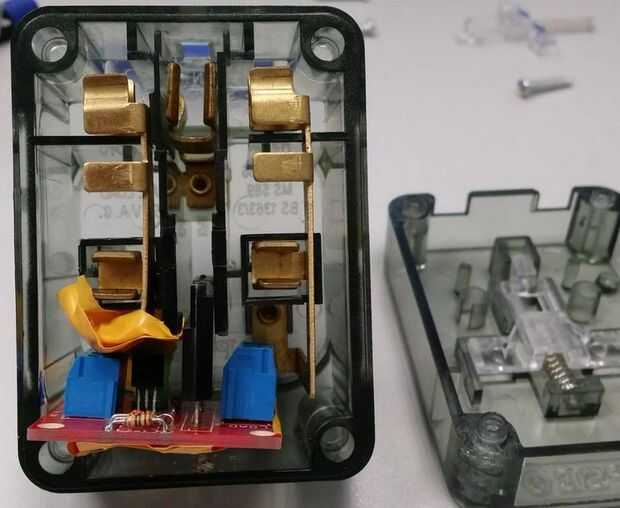

2. cinta aislante se utiliza para aislar el extremo expuesto entren en contacto con el PCB de SSR

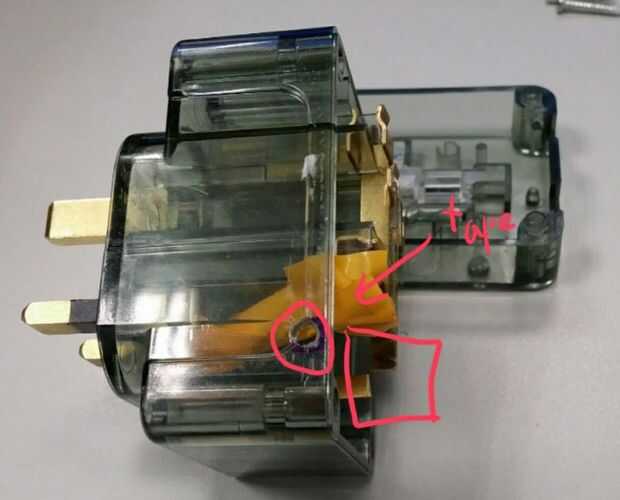

3. Taladre un orificio (círculo en rojo) en el enchufe multi para dar cabida a 3 hilos (VCC, GND, SIG) de la PCB de la SSR. Elimine el contacto de latón (Plaza Roja) en la conexión de alambre vivo. Los extremos de quitar se soldar con cables para ser conectado a la PCB de la SSR. Utilice cinta eléctrica cuando sea necesario para aislar los extremos expuestos.

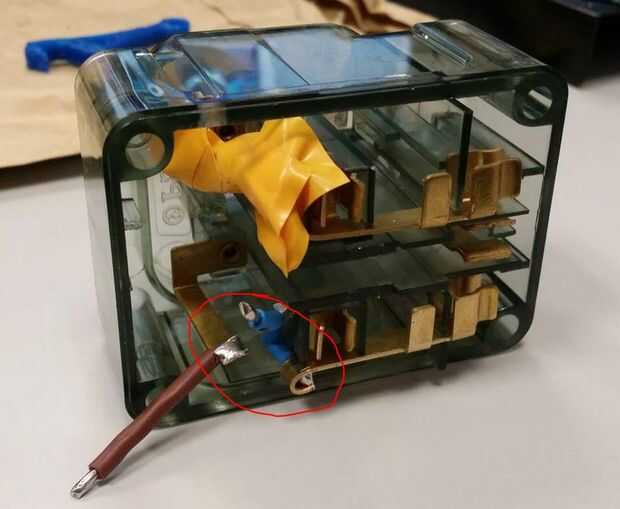

4. la soldadura de cables eléctricos a los extremos expuestos de la conexión en vivo, en un círculo rojo en la imagen siguiente
