Paso 3: Configurar

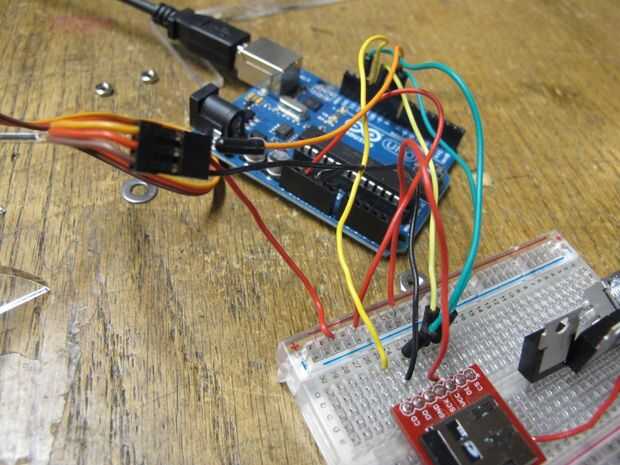

Componente de la tarjeta de SD GND -> Arduino GND
Componente de la tarjeta de SD VCC -> Arduino 5V
(Datos) hacia fuera al Arduino pin 12
SCK (pin de reloj) al pin 13 de Arduino
DI (datos) al pin 11 de Arduino
CS (chip select) para Arduino pin 8
Comunicación entre arduino y el registrador de la tarjeta MicroSD se producen sobre la interfaz SPI, que requieren datos de, datos y un pin de reloj para el protocolo de sincronización.
Nota: el nuevo escudo de tarjeta microSD es más fácil de usar porque usted puede simplemente enchufe en Arduino en lugar de alambre para arriba.
El GPS obtiene conectado a Arduino 5V y Gnd y TX de GPS va a serie RX en Arduino Mega.
También he añadido un LED en el pin 13 y 12, para medir, respectivamente: si fue transmisión de datos gps en, y si se consigue con éxito almacenan los datos en una tarjeta sd.
Luego, añadir el siguiente código desde aquí: https://github.com/Protei/Protei-005-6/blob/master/GPS_GPRMCstringsParsed_toSD/GPS_GPRMCstringsParsed_toSD.pde

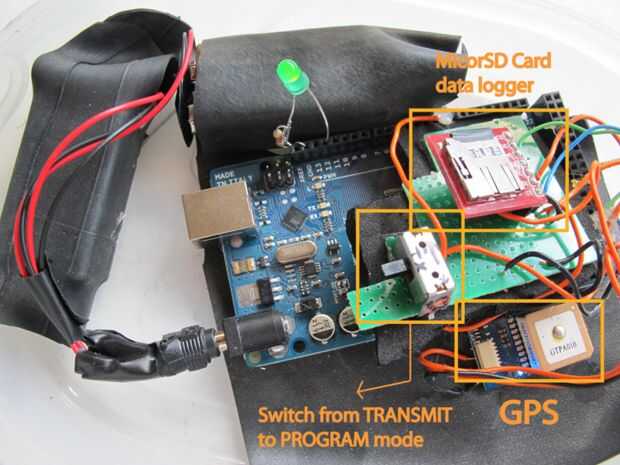

Hice también un interruptor para el GPS entre TX del GPS y la recepción puerto serie de Arduino Mega para detener los datos entrantes del GPS, también para reprogramar el tablero, ya que estoy usando para transmitir los datos al puerto serial, puerto Serial para el GPS tienes el interruptor para desconectar básicamente el TX del GPS a la línea de Arduino Mega serie datos en (RX) para programar el tablero , re la conexión para la recepción de datos.

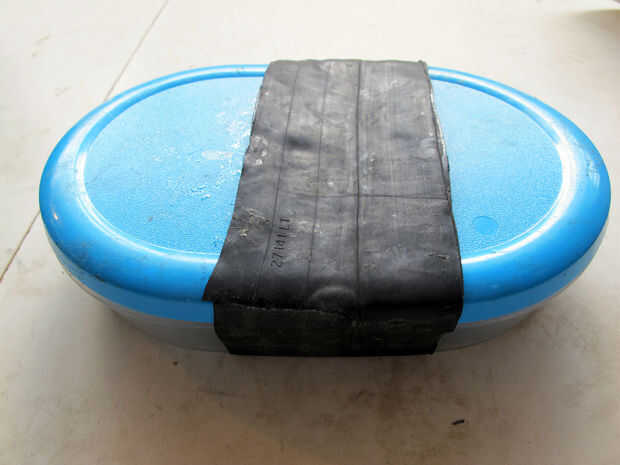

Entonces puse mi unidad en una caja estanca y montó alrededor con él en una moto y en un barco...
