Paso 5: Construir la cabeza y la cola.
Construcción de la cabeza y la cola son bastante similares a la construcción hecha en el nodo del segmento. La diferencia es que vamos a crear más de dos puntos para conectar un nodo de brazo. Y sí: el nodo de brazo se utilizará otra vez...
* Crear un nodo de la elipse. Establezca sus dimensiones 180 * 200.
* Crear un nodo de volver a muestrear. Defina el método a de longitud y longitud a 40. Conectar el ellipse1 a la forma.
* Crear un nodo de punto. Conectar el resample1 a él.
Seleccione los puntos superiores.
Quiero los puntos en la parte superior de la forma. NodeBox permite algunos clasificación procedimiento, uno de ellos es una especie del eje Y.
* Crear un nodo de tipo (gris). Establecer orden a punto1 Y. Conecte a él.
* Crear un nodo de la rebanada. Establecer la cantidad a 5 y conectarse sort1 lista.
* Copiar el nodo de brazo en la red del segmento. Puede copiar pegar nodos seleccionándolos y usando lo atajos de teclado cmd-c / cmd-v | Ctrl c / ctrl-v
* Conecte el slice1 a la ubicación de este nodo de brazo.
Quiero usar los puntos de la misma manera como hizo antes en la red del segmento: un lugar para un brazo y como una forma de rotarlos de origen y un número para la rotación del segmento.
* Crear un nodo de ángulo. Conecte slice1 al punto2. Establecer punto1 en el origen (0,0). * Crear un nodo de la cuenta. Conectar el slice1 a él.
* Crear un nodo de restar. Conectar ángulo1 a valor1 y valor2 a -90.
* Conecte subtract1 al ángulo del nodo de brazo.
* Crear un nodo de números aleatorios. Conectarse a count1 cantidad. Sistema min / max a -0.5, 0.5.
* Conecte el random_numbers1 a la rotación del segmento del nodo de brazo.

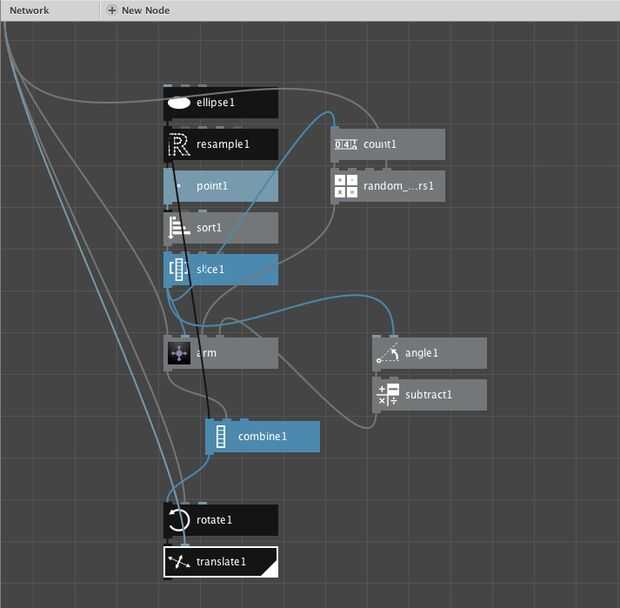

Hacerlo juntos y crear una subred.
Este paso reunirán todas las formas y lo que es controlable en rotación y traslación.
* Crear un nodo combinado. Conectar ellipse1 List1 y List2 brazo.
* Crear un nodo girando. Conectar el combine1 a la forma.
* Crear un nodo de traducir. Conectarse rotate1 forma.
Seleccionar todos los nodos y crear una subred. Lo llaman cabeza.
Volver a su niños y publicar:
* traducir de translate1, llame al lugar
* ángulo de rotate1, llamada ángulo de lo
* segmentos del brazo, lo llaman segmentos
* semilla de random_numbers1, llamada segmentos semilla.
Transformaciones.
Siguiente paso es colocar la cabeza en el primer punto del cuerpo y basa en el ángulo de rotación en comparación con el segundo punto.
* Crear un nodo de primera. Conecte point1 nodo.
* Conecte este primero1 al puerto de la ubicación del nodo principal.
* Crear un segundo nodo. Conectar point1 nodo a él también.
* Crear un nodo de ángulo. Conecte primero1 a Puerto Point1 y second1 al puerto de punto2.
* Crear un nodo de restar. Conectar ángulo2 a valor1 y valor2 a 90.
* Conecte subtract2 al ángulo puerto del nodo principal.
La cola es más de lo mismo.
Una copia del nodo principal y lo llaman cola. Ir en la subred y cambiar algunos parámetros:
* Menor número de puntos en el tamaño de slice1. Lo que significa que tiene menos armas.
* Cambiar el tamaño de la elipse base. La cola es más pequeña como la cabeza.
* Inventar un parámetro usted mismo y ponerlo.
* Volver a la red de la raíz.
Para la colocación y la parte giratoria no es posible utilizar el primer y segundo punto. En lugar se cambio la original lista de puntos y utilizar un último nodo dos veces: una primera vez en la lista y un segundo tiempo en la lista de cambiado de puesto.
* Crear un nodo de desplazamiento. Conecte el punto1 a la lista. Cantidad-1.
* Crear dos último nodo. Conectar point1 shift1 a la segunda y la primera de ellas.
* Conecte last1 al puerto Ubicación del nodo de la cola.
* Crear un nodo de ángulo. Conectarse last1 Point1 y last2 a punto2.
* Crear un nodo de restar. Conectar ángulo3 a valor1 y valor2 a 90.
* Conecte subtract3 al puerto de ángulo de la cola.
Todas las capas combinan.
* Crear un nodo combinado.
* Conecte el segmento a List1.
* Conecte la cabeza al List2.
* Conectarse List3 con cola.
* Hacerla.
* Crear un nodo de grupo. Conectar el combine1 a él.
* Crear un nodo de alinear. Establecer Halign y Valign para medio / centro.
Los dos nodos finales son la forma del grupo en una geometría y alinear al origen.

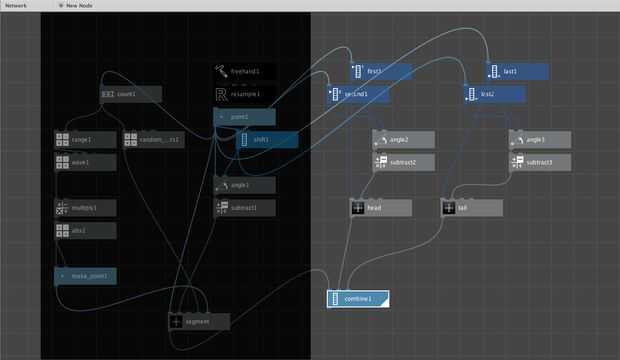

Imágenes de las redes están en la parte superior de este paso.
