Paso 5: Electrónica y mi DIY paralelo Breakout Junta

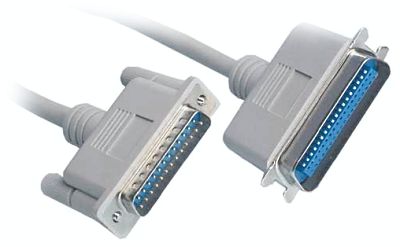

Compra electrónica que puede construir usted mismo es un pecado. Final de la historia. EM de Breakin alfileres útil de un puerto paralelo es un poco tiempo, pero generalmente es un pedazo de pastel. Así lo hice yo. Tenía algunos viejos cable paralelo para impresora:

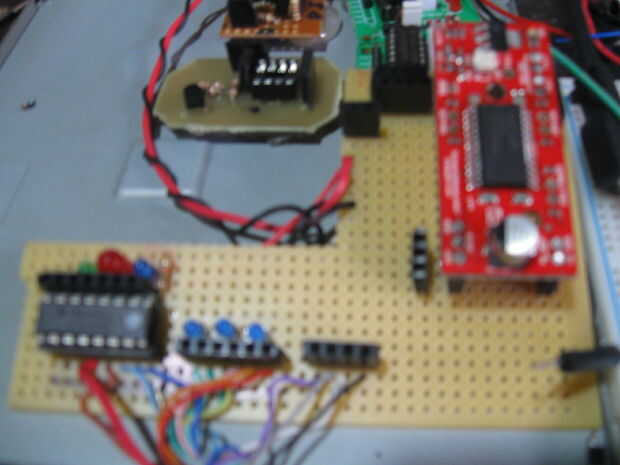

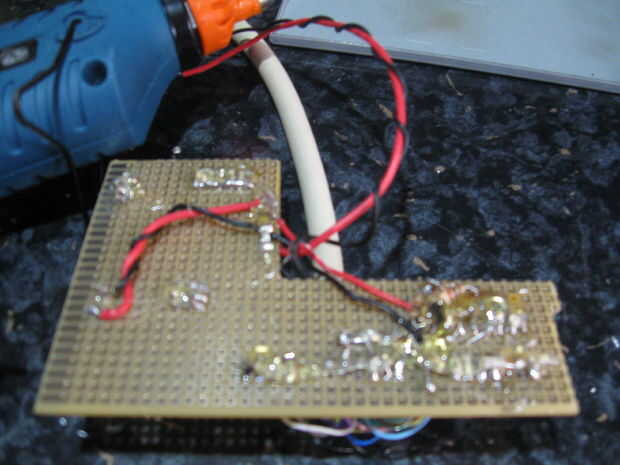

La izquierda toma va muy bien a mi PC. (Tengo una placa madre inconformista que tiene Serial y puerto paralelo junto con HDMI!) El derecho es inútil (a menos que tengas una impresora de puntos) y lo cortado. Luego revisé continuidad de cada cable (muchos de ellos son cables de tierra y thous ignorado) a cada pin del paralelo. Soldado en un perfboard y conectado con todo lo que mi corazón quería.
En concreto, se trata de un pinout conector paralelo:
Los pines 1-9 y 14,16,17 a pines (PC a) y se utilizan en CNCs para controlar las señales de paso/Dir de conductor del motor, relé Transistor cadena señales y ese tipo de cosas. El resto (que no son motivos) en pines (PC en) y utilizado para botones de emergencia, interruptores de casa y todo lo que necesita la PC para tener en cuenta sobre el mundo exterior.

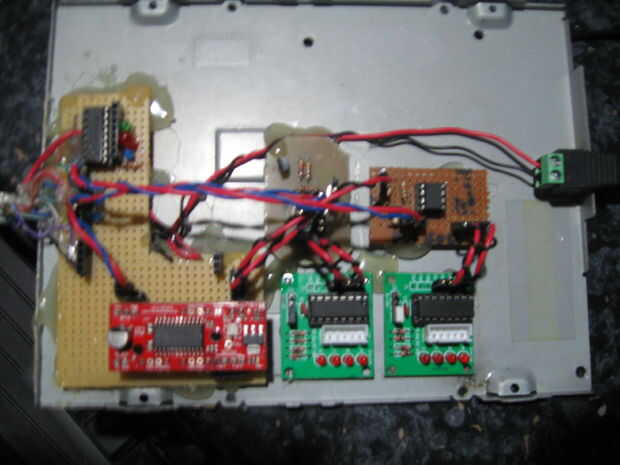

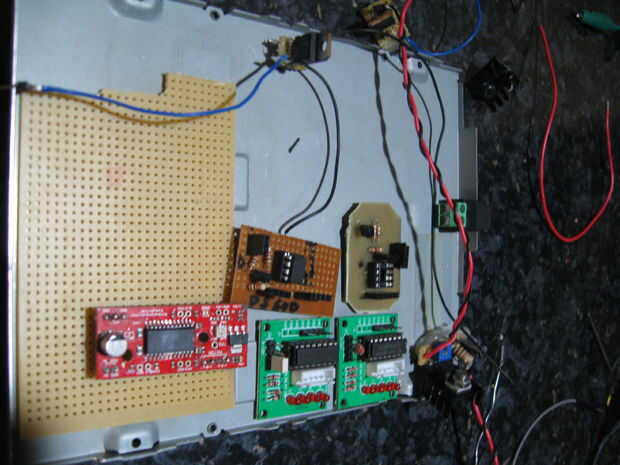

Para conducir los Steppers utilicé el superviviente Easy Driver (tuve 2 del último proyecto) y 2 de misControladores de paso a paso DIY Attiny85(2 euros costo cada!).
Costo de mi último proyecto sobre electrónica (55 euros) se me cayó a menos de la mitad (unos 20 euros) sin perder nada!

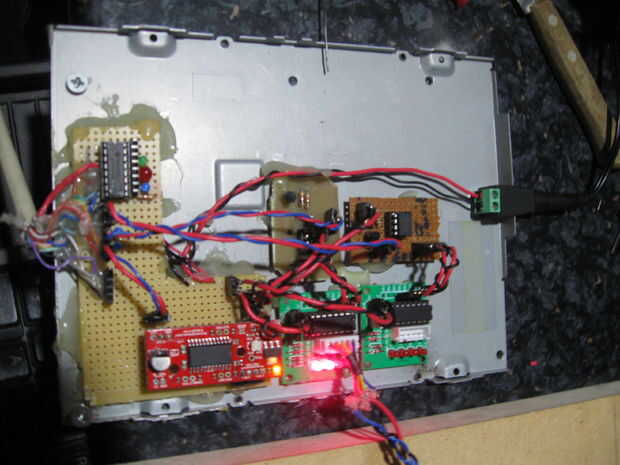

Aquí puedes ver mi cachorro parpadeando y haciendo su trabajo... (Eje Z no se utiliza en esta carrera por lo que no es conducido con la corriente y su LED están apagados):
Material técnico:
Los controladores Attiny85 tienen un retraso de 300 usec en su código. Esto es aceptable para esos motores en 5V y resultado en una frecuencia de paso de 6Hz (no a propósito!) 666, que es bastante lento. A 12V usted puede hacer retrasar lo menos 140 usec y hacer que la frecuencia de paso de 1200Hz que es decente.
Otra vez si tienes otro motor necesita ensayo y error esta variable en el código utilizando un arduino o puerto de LPT.
Actualización:
El último Attiny85 "firmware" soporta hasta 1900Hz frecuencia de paso. Obtener sobre 35 mm/s de las X y eje Y. Máquina muy rápida!
