Paso 8: Entonces por qué no un molino demasiado...
En ese momento se rompió mi batidora eléctrica (que usé para mis bebidas de motivación). Así que rompió también en pedazos! Tenía algunas cosas buenas interior que me dio otra idea!
Tengo un 220V a 7.5V tranformer, 4 1n4001 diodos (arreglado como puente rectificador), 3 casquillos cerámicos de 100nF un interruptor barato y... un muy potente 12V 250mA motor de corriente continua.

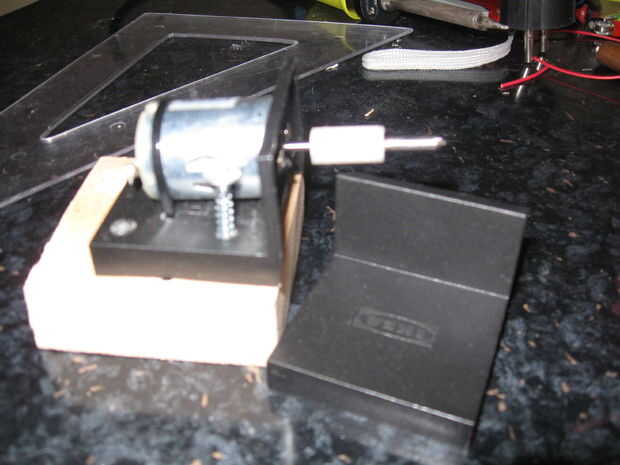

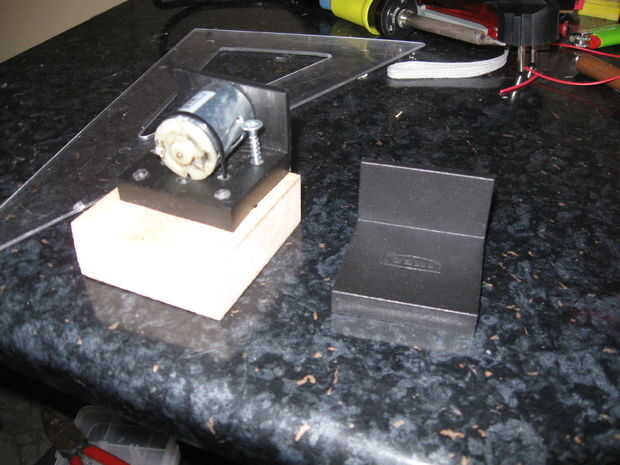

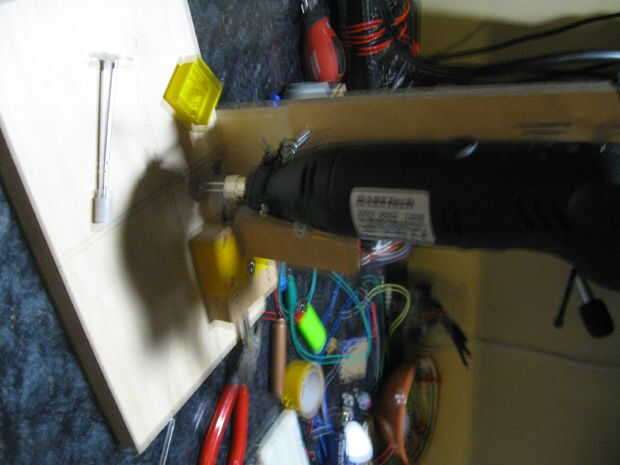

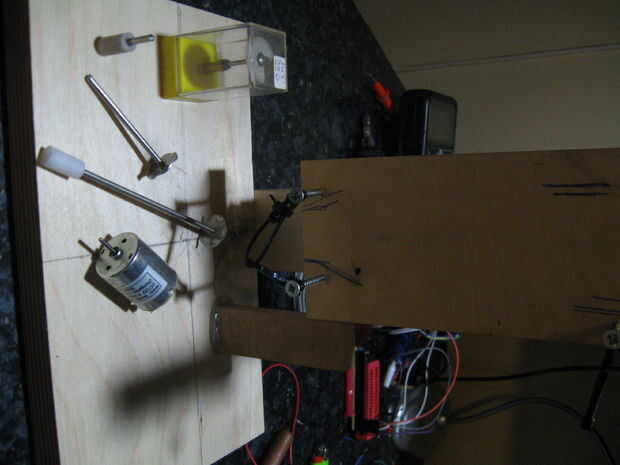

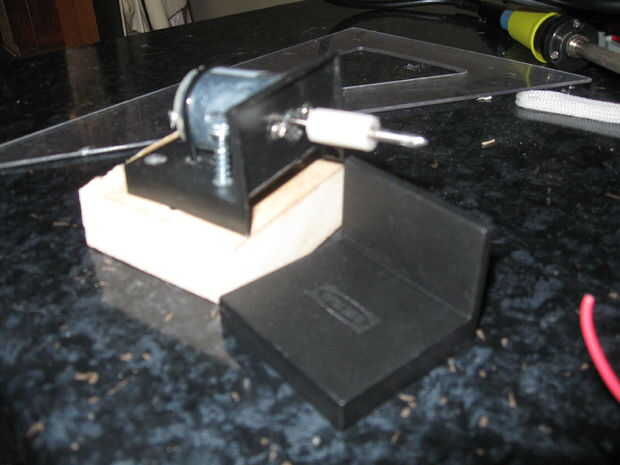

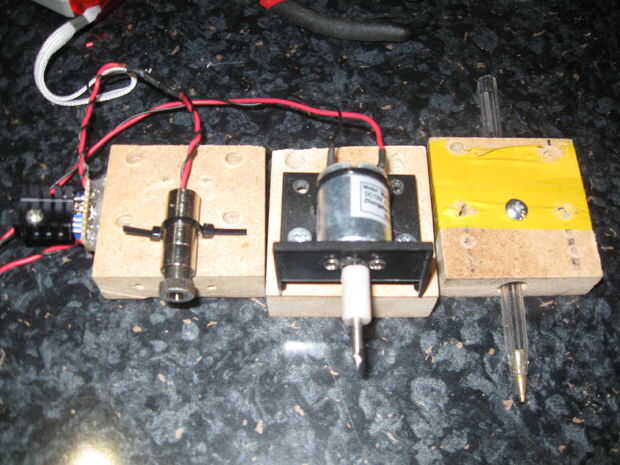

Hice otro bloque de madera "herramientas" montado en el motor y cortar el thingie agitación en forma de punta afilada con mi dremel herramienta de corte y mi bricolaje dremel base (generalmente utilizado para la perforación de PCB).
Cuando se ejecuta el motor de las primeras cosas que tiempo fue peculiar... Steppers tiene pasos de la nada y finalmente el canal ULN2003 que condujo el motor tiene cocinado a estado muerto "always ON".
Nunca de confianza motor amperaje calificaciones... Los motores tienen inductores dentro de ellos que amperaje complicado (por tener una resistencia inestable y desechar la ley de Ohm).
Midiendo el amperaje con el DMM descubrió cuando ligeramente estancado el motor aspirado hasta 1,5 amperios... Así que este enviado mi ULN2003 volando... También leer sobre de motor reducción de ruido (electrónica) y terminó con 3 casquillos y un diodo flyback (ULN2003 ya incluyen un diodo flyback). Dando pasos al azar a los pines LPT de esta manera, parar el motor.

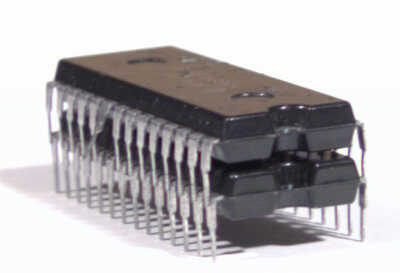

El tema del amperaje se resolvió instalando 2 ICs ULN2003 uno sobre otro (el término es "
") en el mismo socket. Así que tiene 2 transistores en paralelo que * casi * duplica su calificación a 1A continuo y 1.2A pico. Debería ser suficiente para cualquier herramienta de 12V...
Últimas noticias:
El ICs superpuestos tienen cocinados demasiado. La última configuración de trabajo es un ULN2003 con 4 Bases y colectores soldados juntos. Esto ha sido a través de una prueba de tortura y está trabajando en el momento de escribir...
