Reasignación de una fuente de alimentación de la Macintosh PowerPC 7500 (2 / 2 paso)

Paso 2: Posdata: acabado en una fuente de alimentación de sobremesa

Convirtiendo esta fuente de alimentación perfectamente en una fuente de mesa de diseño ahora es sencillo.
La idea es conectar el amarillo (+ 5V TRKL) y marrón (PWF) las líneas a través de un interruptor para que cómodamente pueda controlar la unidad. He añadido un LED, que admito es superfluo, el ventilador proporciona una pista sonora que la unidad está encendida... pero se ve mejor así.

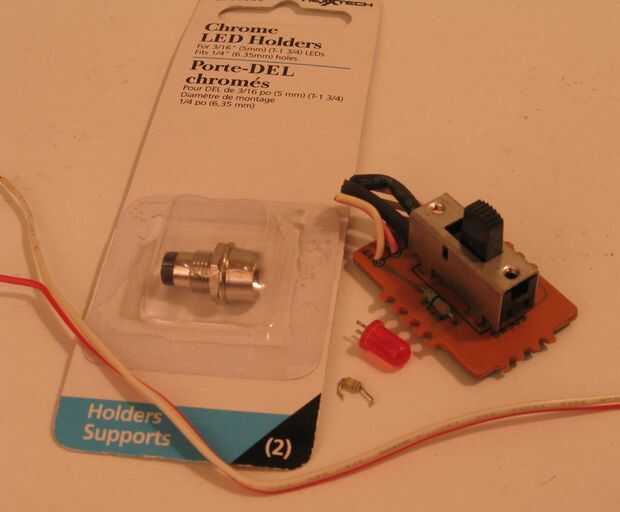

Necesitarás algunas piezas:
-interruptor
-LED
Porta -LED para montar el LED en un panel
-resistencia para limitar la corriente a través del LED y así protegerlo

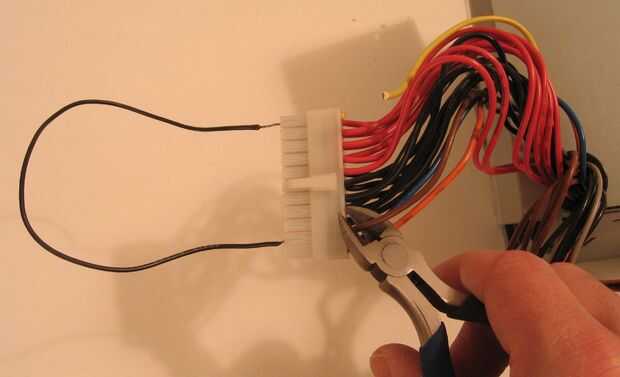

Los primeros pasos son cortar los cables en el conector y liberarlos de los paquetes para que no se cierra el caso de suministro de energía.

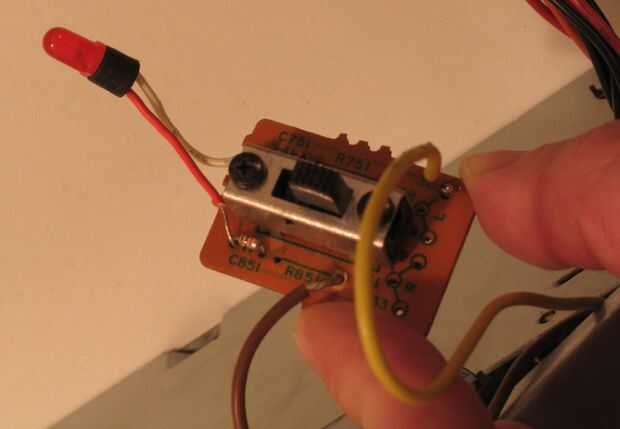

Usted necesitará preparar el interruptor, para soldar el LED y el resistor en serie a una de las patas del interruptor. Dependiendo de cómo usted había orientado el LED, tendrás que elegir que línea de conexión para el LED y que conectarse a otro conmutador leg... pero ya Sabías que. Acaba de decir que algunos planificación es necesaria para evitar la frustración.

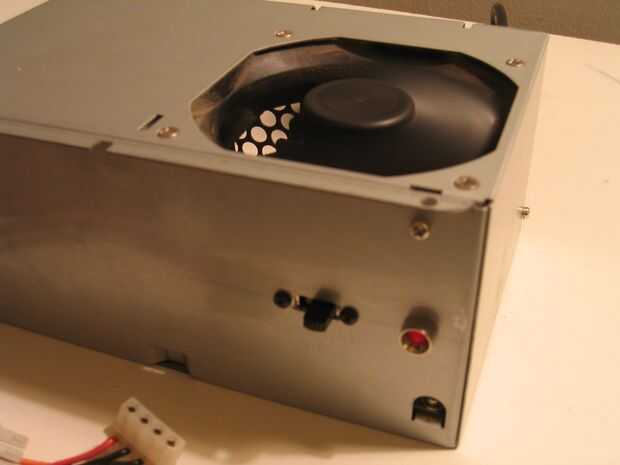

Los últimos pasos son cortar los orificios necesarios en el caso de montar el LED y cambiar.
