Paso 9: Añadir puentes y las conexiones de soldadura

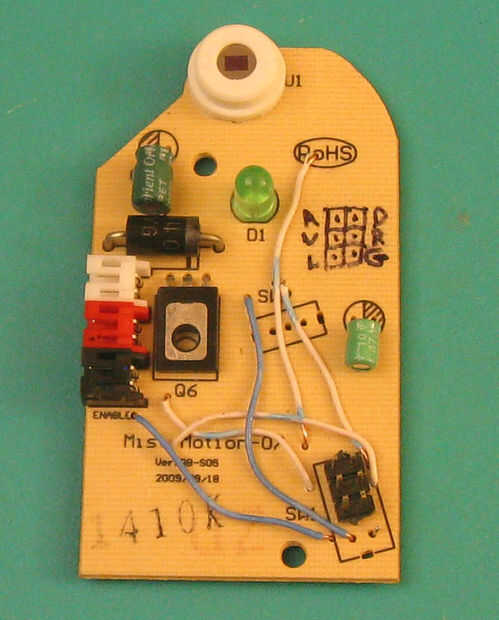

A continuación instale los puentes en el lado de cobre no de los puentes de la PCB tal como se muestra en la siguiente imagen. Puedes ver mis pines para el conector de 2 x 3 dibujado en el tablero.

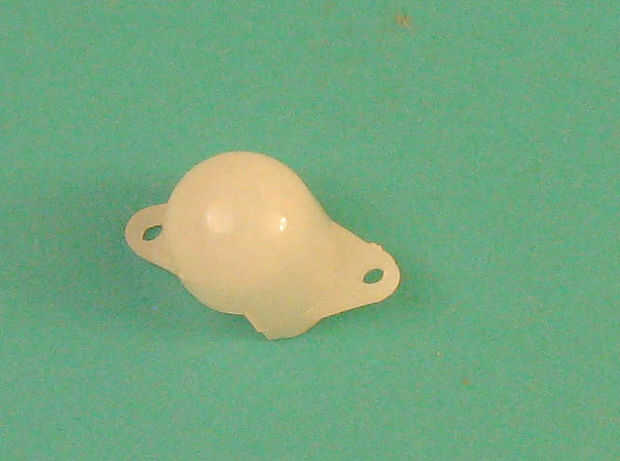

A = salida analógica del sensor PIR ampified
D = digitalizado PIR sensor salida
R = entrada de preamplificador de controlador de relé
L = cátodo del LED a través del resistor (conectar a tierra a la luz LED)
V = Vcc
G = gnd

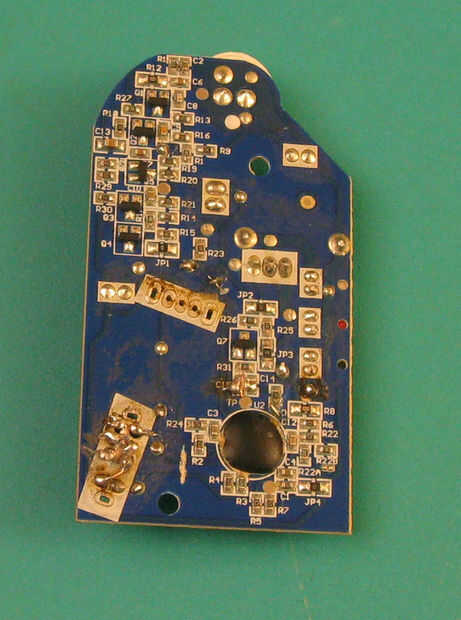

Utilice el multímetro para hacer comprobaciones de continuidad medida que avanza. Mina realmente fuimos juntos fácilmente. Recuerde trate de usar el mínimo de calor y mantener alejado de los componentes de montaje superficiales y si no tiene problemas.
