Paso 10: pruebas
Cuando haya terminado usted puede hacer algunas pruebas para asegurarse de que todo está bien.

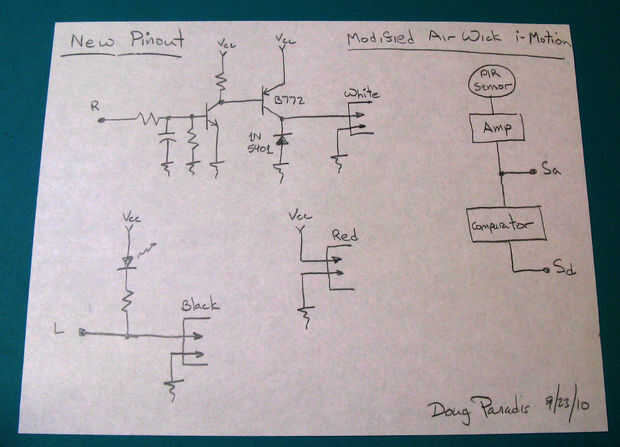

Conectar a Vcc y gnd o a través del conector rojo Vcc/gnd
pines del conector de 2 x 3.
Pruebas de:
1. Inserte un conector hembra con cables en el enchufe negro. Toque los dos
cables. Deberá encenderse el LED verde del módulo. Toque la L
clavija del conector de 2 x 3 para el pin de gnd y el LED deberá encenderse otra vez.
2. Inserte un conector hembra con cables en el conector blanco. Conectar un LED y
resistor de la serie entre los dos cables. Asegúrese de que el LED tenga su cátodo
hacia la tierra. Corto las Sd y R puntos de conexión en el conector de 2 x 3.
Ahora el LED debe estar encendido siempre que el sensor no detecta movimiento.
3. Si tienes un osciloscopio, puede conectar una sonda Sa o Sd y reloj
el sensor reacciona al movimiento. SA se deriva a ~Vcc/2 Si no hay ningún movimiento para un
período de tiempo. Movimiento será conducir ese punto diagonal ya sea positiva o
Dirección negativa dependiendo de cual forma el PIR está molesto.
Si pasa estas 3 pruebas que son buenos ir. Este proyecto resultada para ser muy divertido.
No olvides mantener la lente de Fresnel para cubrir el sensor, que mejora la vista del sensor. Coloque la lente sobre el sensor. Usted encontrará que cabe muy bien una forma. Para mantenerla en su lugar, pegamento caliente la ficha que se pega sobre el PCB para la Junta. Puede recortar la parte larga que se coloca sobre la parte superior de la Junta.
