Paso 3: Enfoque 1: salida de Sensor digitalizado - forma más simple de

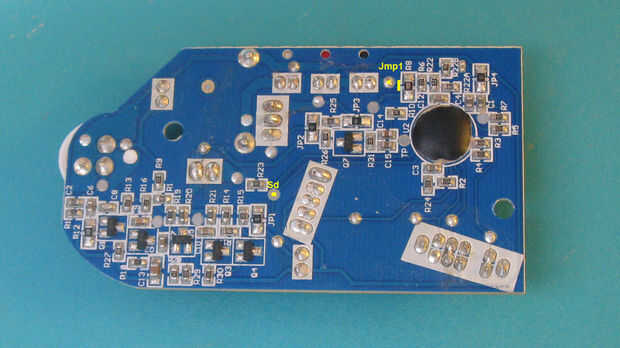

1. usando un taladro de broca #62 un orificio en la platina del lado cobre en
las ubicaciones de marcan Sd y Jmp1 en la foto. Se indican las ubicaciones
por un punto amarillo. Ambas localidades tienen una conveniente circular pequeño cojín
podemos utilizar. Si no puede encontrar una broca #62, ver si su hardware tienda
lleva a #60, esto funcionará. Una broca de taladro para perforación de PCB
funciona mejor.

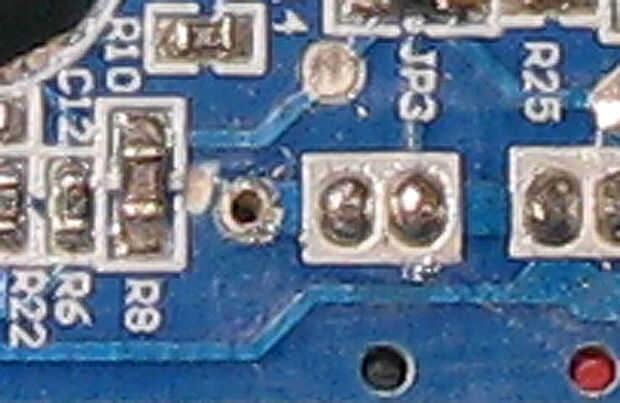

2. Corte la traza que está al lado de Jmp 1. Puede que tenga que haga clic en la "i" en la esquina
de la foto para ver la situación claramente.
3. Coloque un puente de alambre en el lado no cobre de la PCB entre Sd y
Jmp1 y soldadura.

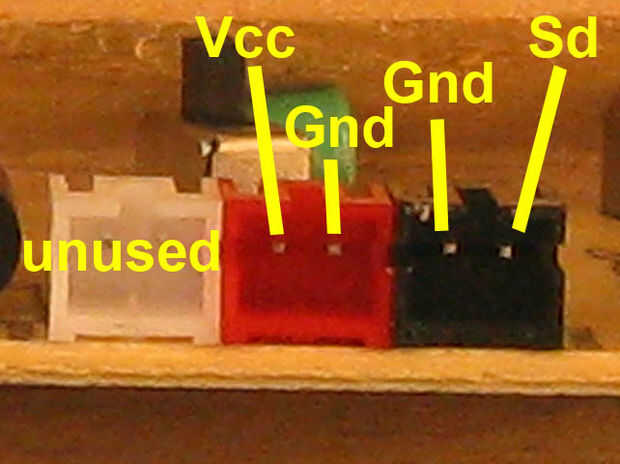

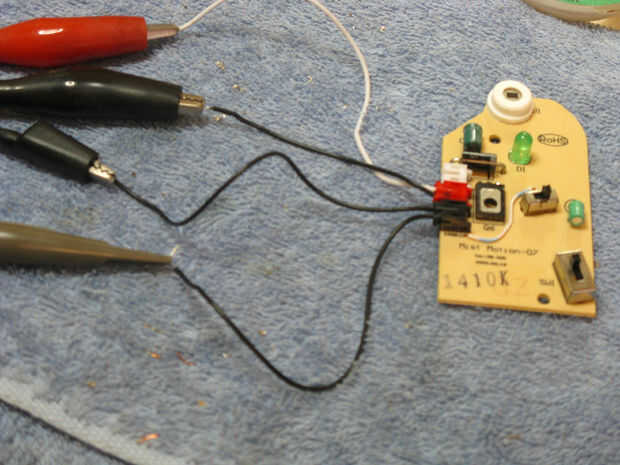

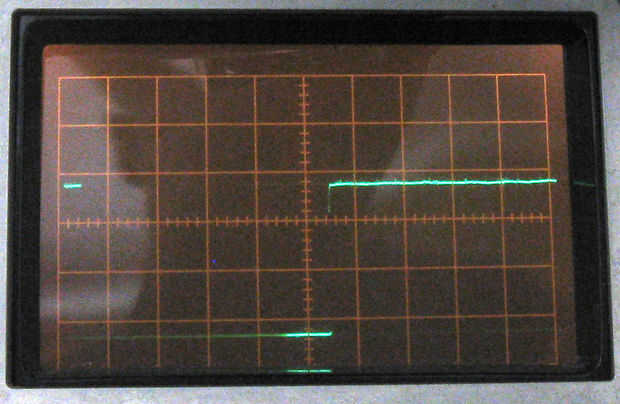

4. Retire el interruptor de los cables del conector hembra negro. El negro
conector macho ahora tiene la señal del sensor digital condicionada y la tierra.
