Paso 4: Enfoque 1B: digitalizado Sensor salida - pequeño módulo
Nota: Si cortar el tablero, no se pueden hacer las modificaciones para añadir externos
control para el controlador de relé y el LED se describe más adelante.
Los pasos:
1. Mueva el condensador marcado C11 para que apunte hacia el sensor. Vamos a
corte cerca de donde originalmente pone.
2. la tira del LED, transistor de potencia media, el diodo grande, interruptor SW2 junto a
C11 y el conector negro.
3. Perfore un agujero en el lugar de Sd se muestra en la foto del paso anterior.

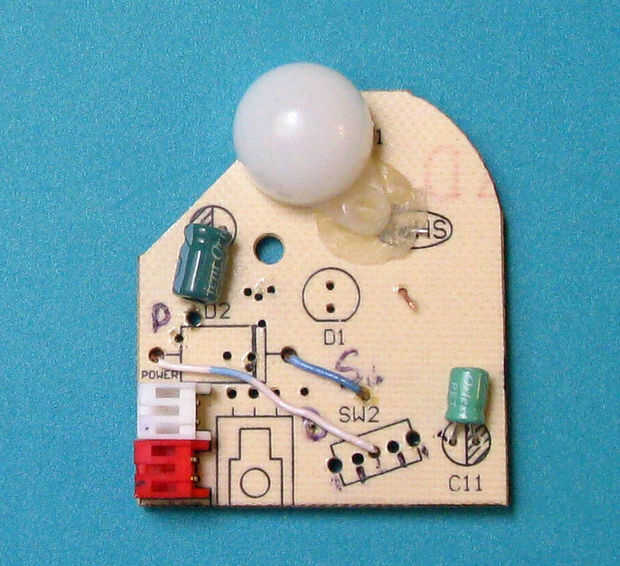

4. Agregue los dos puentes vistos abajo en la foto.
5. Corte la tabla un poco debajo del conector rojo. El corte para realizar el corte de la arena
suavizar y enderezar cualquier woobles en su corte. Se puede lijar derecho hasta la
borde del conector rojo.

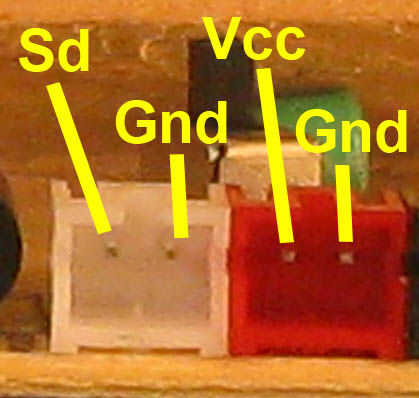

Ahora tienes acceso a la salida del sensor digitalizado en el perno externo el conector blanco y un módulo más pequeño.

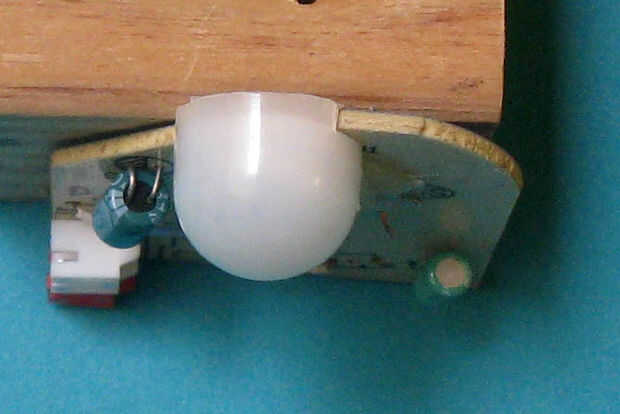

La imagen muestra como recortado y había unido el objetivo para el módulo con pegamento caliente.
