Paso 5: Enfoque 2: conseguir que todos - perforación de los orificios
1. Añadir acceso a la salida analógica amplificada para el sensor de PIR.
2. tener control externo a un conductor de relevo.
3. tener control externo a un LED verde montado en el módulo.
4. Haz todo lo anterior en un conector de 2 x 3 agradable apropiado para
fácil conexión a un microcontrolador.
Taladrar los agujeros para los puntos de acceso adicionales:

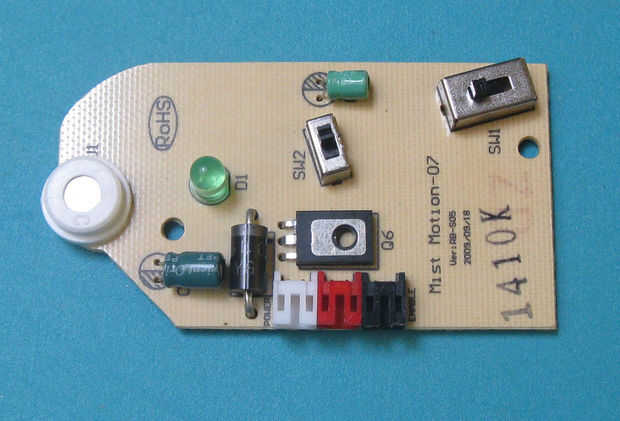

1. Retire el interruptor de posiciones múltiples (SW1) situado en la parte inferior derecha
esquina el PCB es visto desde el lado de cobre no. Si usted
quieren rescatar el otro interruptor, quitar también en este momento.

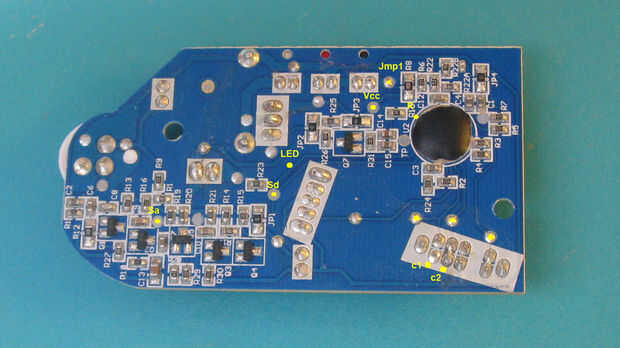

2. usando un taladro #62 bit, perfore los agujeros en los lugares indicados en la secundaria
Foto de abajo. Hay 11 hoyos. Los puntos están marcados con puntos amarillos
en la foto. Tomar especial cuidado en las posiciones marcadas LED, R, c1
y c2. Estos lugares no tienen una almohadilla circular que podemos utilizar.
Cuando estos lugares, de perforación perfore el rastro, sino más bien
al lado de la huella.
3. en el LED y R utilizar una selección dental para raspar hasta el rastro a través de la
abrigo protector. Este abrigo se flujo con el calor de la pistola de soldadura.
Trate de usar la mínima cantidad de calor posible para hacer las conexiones.
Siempre ten en cuenta de los componentes de montaje superficial cerca de donde se suelda.
Es necesario abordar la situación para no calentar accidentalmente.
