Reasignar un antiguo Radio en una cadera Bluetooth altavoz portátil (6 / 10 paso)

Paso 6: mover el indicador de LEDs

este paso no es necesario para este proyecto de trabajo que añaden mucho a la funcionalidad. reubicando los LED en algún lugar visibles, usted será capaz de ver cuando el dispositivo está conectado mediante bluetooth, cuando está encendido, y cuando se está cargando. todo es útil pero no necesario para hacerlo funcionar.

hay soldadura fina aquí. puede que desee un lámpara lupa y un soldador de punta fina para este paso.

del altavoz de bluetooth Auvio 4000, tiene un LED de control rojo/azul y un LED rojo. lo que hice en mi proyecto fue en largos cables de soldadura y reubicar los LEDs a la cara de la radio. Los LED son sensibles a la polaridad así que seguro que al hacer esto, que realizar un seguimiento de qué cable va en que pata en los LEDs.

lo que hice en mi radio fue encontrar una arandela de goma que encaja en el agujero del indicador de dial. tuve que quitar el indicador de dial de radio y esfera del chasis para ello. una vez que fue hecho, pegué los LEDs ya había cableado, en el ojal de caucho. Tenga cuidado de que no piernas de LED son tocando y poniendo en cortocircuito. solía epoxy capa todo el conjunto y trabarlo en su lugar.

mientras que el epoxi secado, quité el eje que sobresale del orificio marcado puntero del chasis. en este caso, el eje era parte del condensador de sintonía, por lo que tuvo que ser quitado.

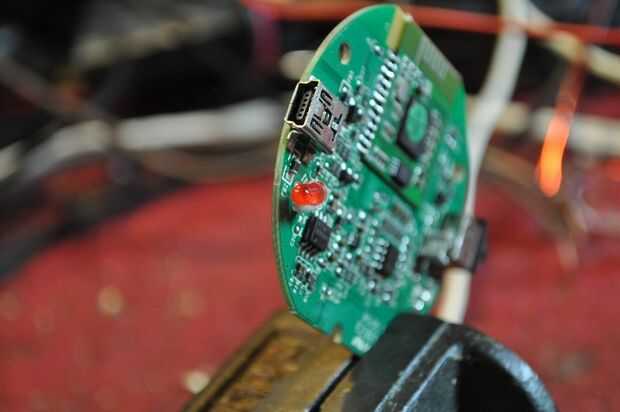

Foto 1 - bluetooth tarjeta de circuito que muestra la carga

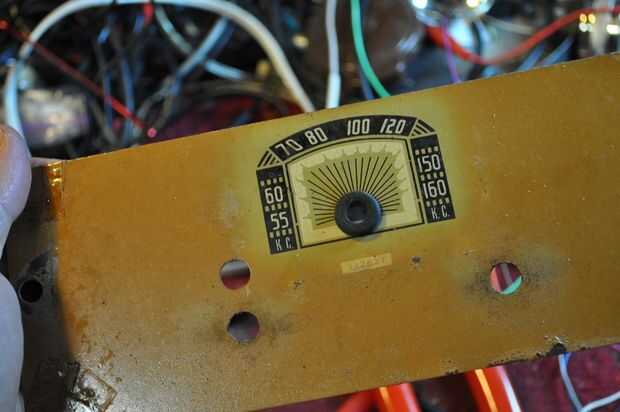

Foto 2 - manguito de goma instalado en esfera

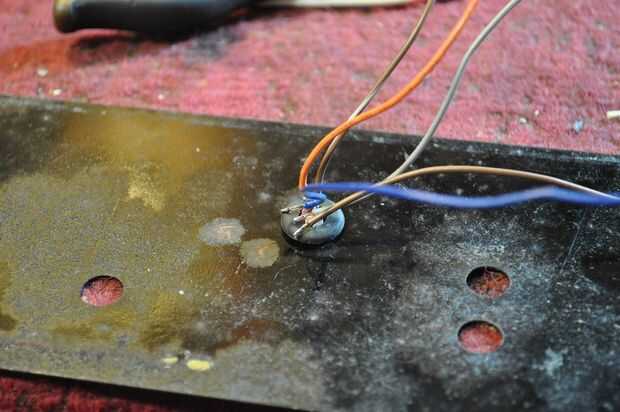

Foto 3 - carga y status LEDs ajustaron en su lugar en la esfera de la parte trasera por lo que brillan al frente de la radio

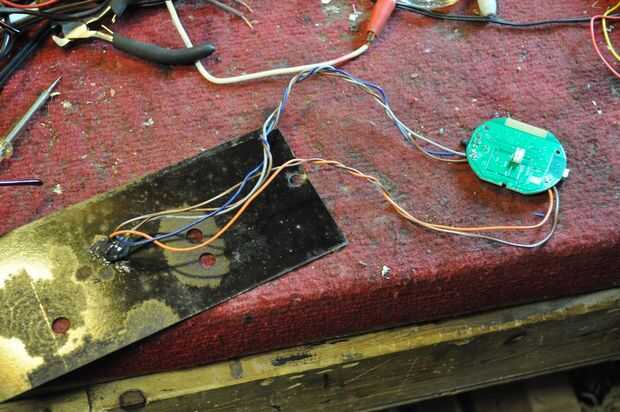

Foto 4 - LED con cable a placa de circuito

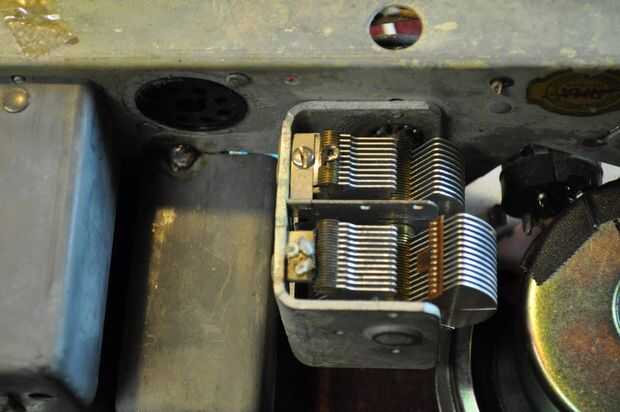

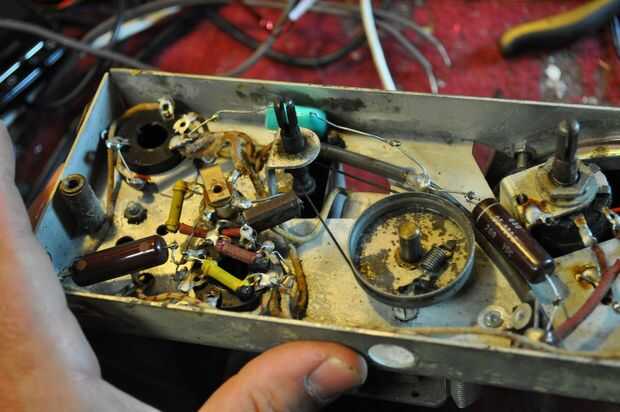

tapa de la foto 5 y 6 - tuning que tuvo que ser quitado para que LEDs podrían tomar su lugar.

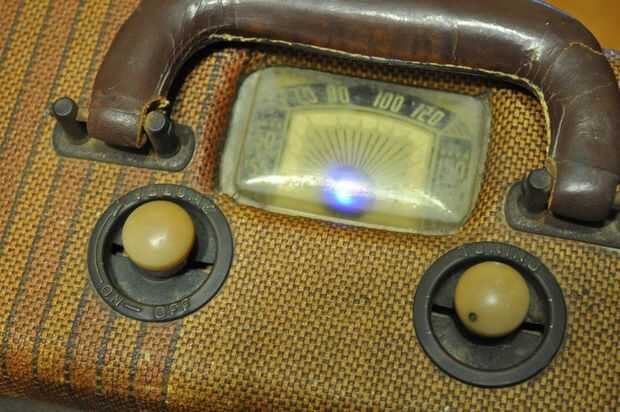

foto 7 - el resultado final. algo que se destaca cuando necesita y se adapta a cuando está apagado

¿todo en? Pruébelo y asegúrese de que los LEDs siguen hacen lo que hacían antes. Si no, vuelva a revisar su trabajo. que tenga un cable volteado.

un consejo artístico...
en mi hack de radio, que intentaba mantener aspecto vintage como sea posible. mientras yo quería los indicadores de estado, no quiero atraer la atención cuando la cosa estaba apagado. he decidido no limpiar el interior de la ventana de dial y deja polvo vintage todo lo que allí. Cuando la unidad esté apagada, parece que cualquiera de las otras radios 20 o tan antiguas que tengo alrededor de la casa.
