Reasignar un viejo escáner en una sierra de mesa (3 / 6 paso)

Paso 3: Conexión del motor de ranura al diamante vio la lámina

El siguiente paso para arreglar el motor junto con el diamante vio la lámina a la cabeza de lectura. Este paso es complicado y me tomó mucho tiempo encontrar un motor de velocidad súper alta. Pero después de mucho buscar, encontré que el motor de coche de ranura funciona mejor: http://en.wikipedia.org/wiki/Slot_car motor.  Fácilmente puedes encontrarlo en Amazon, Ebay o tu tienda de ocio local.

El tamaño del motor es importante, ya que el diámetro externo OD del cuerpo del motor o la parte más estrecha del cuerpo del motor debe ser más pequeña que el diámetro del diamante vio la lámina por al menos 1/4 de pulgada – para tener una porción significativa de la hoja que sobresale de la placa superior del escáner.

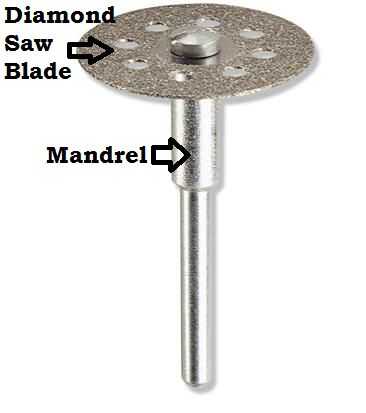

Conectar el diamante Dremel sierra hoja para este motor es complicado. Esto es lo que mejor funcionó para mí: Dremel sierra hoja está conectada generalmente en un mandril como ves en la fotos de abajo. Luego siga los siguientes pasos:

a. usé la herramienta Dremel con un metal regular corte hoja de sierra para cortar el mandril en la intersección del cuerpo que lleva el tornillo y el eje con un diámetro más pequeño (charla sobre el uso de una espina para sacar una espina).

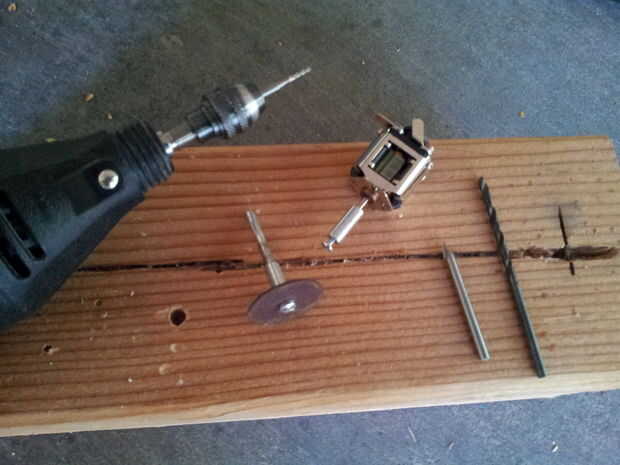

b. Perfore un agujero en el centro del cuerpo que lleva el tornillo, desde el extremo opuesto el tornillo (de curso). El diámetro del agujero debe ser ligeramente más pequeño que el eje del motor de ranura. Esto requiere una pequeña sutileza, paciencia y algún ensayo y error. Usted puede ver las herramientas y los bits que se utiliza en las siguientes imágenes.

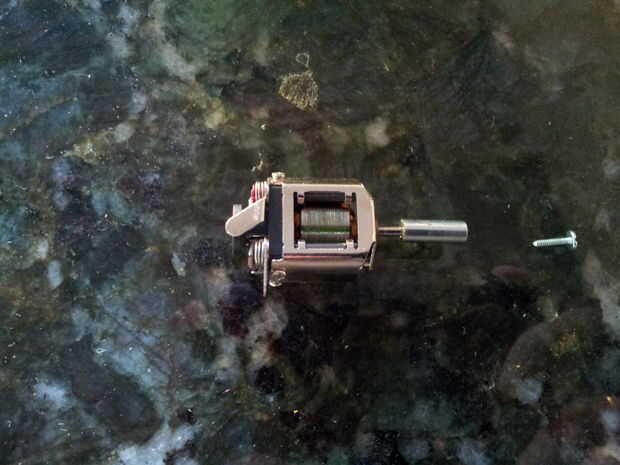

c. una vez que el vástago modificado, puede martillo al eje del motor de ranura y conectar la hoja de sierra. Tener cuidado porque el motor es muy delicado. Esta configuración ayuda a facilitar el retiro de la hoja necesario reemplazo y para unir diferentes tipos de hojas para el motor.
