Paso 5: Determinar el cableado del motor

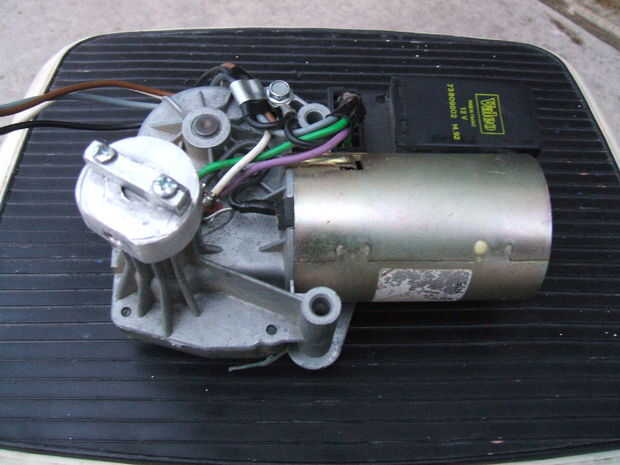

En este diseño hay 4 cables que salen de la Asamblea: blanco, negro, gris y marrón. Conectar los cables blancos y gris a una línea positiva de 12 voltios, a la vez que está conectado a tierra la línea negra, alimenta el motor a funcionar continuamente. Si se desconecta el cable gris y los cables marrón y blanco están conectados a la línea positiva, mientras que la línea negra es conectado a tierra, el motor funciona sólo lo suficiente para volver el limpiador a la posición de reposo y luego se detiene automáticamente.
En mi primer intento de cablear el mazo de cables, utilicé un interruptor con dos "posiciones on". Había conectado el cable blanco y una línea positiva fusionada a la pestaña de interruptor del centro, entonces había conectado el cable gris a la pestaña en un lado del interruptor y la línea marrón al otro lado. Cambiar a la línea gris se convierte en el motor. Cambio de la línea gris a la línea marrón devuelve el motor a la posición de reposo y se apaga el motor. Decepcioné cuando me di cuenta que la posición de descanso para este motor coloca el limpiaparabrisas en la parte superior en lugar de en la posición inferior.
