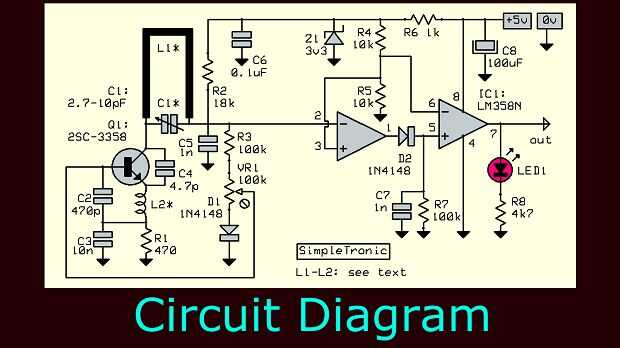

Paso 2: Diagrama del circuito y componentes principales
Q1: 2SC-3358alta frecuencia alta ganancia transistor de NPN.
IC1: LM358N dual OP-AMP
Z1: diodo de zener de 3.3v
C1: 2.7pF - 7pF condensador trimmer (código de color azul)
L1: UHF frecuencia lazo inductor de alambre de cobre diámetro 1,5 mm o amplia huella de PCB.
Diámetro grande es necesaria para minimizar el "efecto piel". Dimensiones deben coincidir con los de la bobina de tanque transmisor (que es variable con una barra de cortocircuito).
L2: 30AWG 20 vueltas de alambre en forma de 3 mm de diámetro esmaltado. (no crítico)
Tensión de alimentación: cualquiera entre 5V y 24v. (para más de 6v ajustan valor de R6 para minimizar la disipación).
