Paso 1: teoría

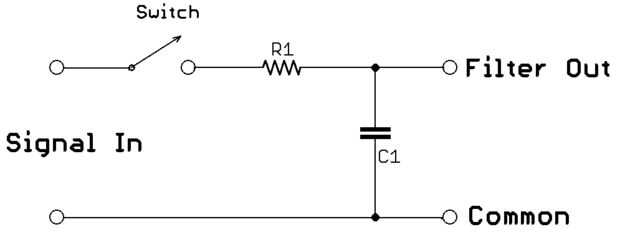

El circuito de arriba muestra un interruptor resistor y condensador conectado en serie.
Punto de vista de AC (corriente alterna)
Si cerramos el interruptor y aplique una señal de AC a la entrada, aparece un voltaje de CA a través del condensador, disminuye la amplitud de la que con mayor frecuencia debido a la acción del divisor de tensión.
De particular interés para nosotros es la frecuencia en que la tensión en el condensador baja a 70% de la entrada. Esta frecuencia, conocida como la "frecuencia de corte", se presenta cuando la reactancia Xc del condensador es igual a la resistencia que r. frecuencias sobre la frecuencia de corte se atenúan a razón de 6 dB/octava.
La frecuencia de corte para mi circuito se ha establecido a 3000Hz que significa que no hay ninguna salida de la CA para frecuencias y sobre.
Punto de vista de DC (corriente directa)
Si cerramos el interruptor y aplique un voltaje de DC a la entrada, el condensador comenzará a cargar a ese valor. Debemos abrimos el interruptor antes de que el condensador haya cargado completamente, entonces el voltaje en C permanecerá constante hasta que el interruptor está cerrado otra vez.
Recibiendo una señal de alta frecuencia.
Vamos a pasar una señal de alta frecuencia a través de un interruptor que es apertura y cierre que se presenta la misma porción de la señal entrante a la red RC descrita anteriormente. A pesar de que la señal está muy por encima de la frecuencia de corte de 3000Hz, el condensador siempre se presenta con la misma forma de onda DC unipolares y se cargará al valor medio de esa onda.
Si la señal de entrada difieren ligeramente de la conmutación frecuencia entonces el condensador empieza a carga y descarga como encuentros diferentes segmentos en forma de la señal entrante. Si el es de la frecuencia de la diferencia, digamos, 1000Hz y escuchará un tono de 1000Hz a través del condensador. La amplitud de este tono se desprenderá rápidamente una vez que la frecuencia de diferencia supera la frecuencia de corte (3000Hz) de la red RC.
Resumen
- La frecuencia de conmutación determina la frecuencia de recepción.
- La combinación RC determina la frecuencia más alta de audio que se puede escuchar.
- La amplificación es necesaria ya que la entrada de las señales son muy débiles (μV)
