Receptor de conversión directa de la todo-venda (3 / 6 paso)

Paso 3: placa de circuito impreso

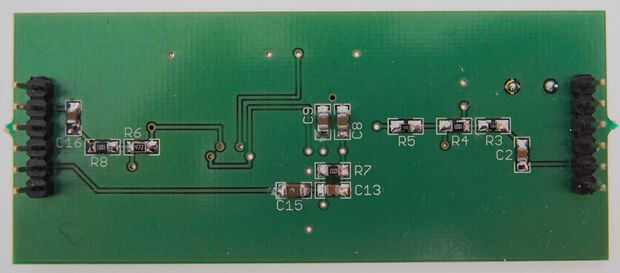

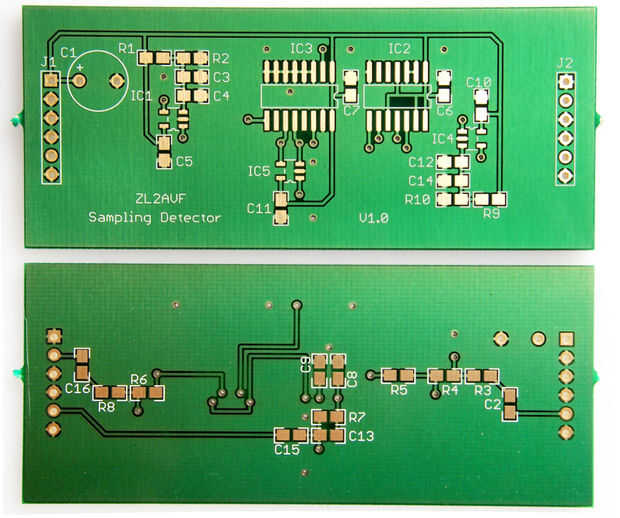

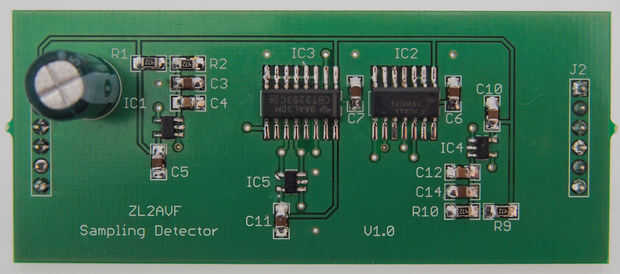

Vistas superior e inferior del tablero del circuito antes y después de él se ha montado.

Un conjunto completo de archivos se incluyen en el archivo zip adjunto de Gerber. Para producir su propio PCB simplemente enviar este archivo a un fabricante de la placa de circuito... obtener una primera ya que los precios varían.
