Receptor de infrarrojos para captar infrarrojos (1 / 3 paso)

Paso 1: Los componentes

El primer requisito es un Puerto serie (RS-232). Estos chicos son bastante anticuados, por lo que si usted no tiene uno pero tiene una computadora de escritorio puede agregar uno para alrededor $5 (o más de una interfaz más reciente). Y si estás en este tipo de cosas entonces usted pueden también Agregar un puerto paralelo también. Hay un montón de circuitos para la pareja, que son más asequible y más fácil a las piezas de la fuente para que sus sustitutos modernos de USB. Si estás en un ordenador portátil y PCMCIA puede ser una opción. No pierdas tu tiempo con un adaptador de USB a serial porque no va a trabajar. Si ninguno de lo anterior parecen que va a trabajar para usted entonces deje de leer y revisa el USB IR juguete en su lugar.

OK, ahora que ya tenemos de vamos a mirar los componentes electrónicos.

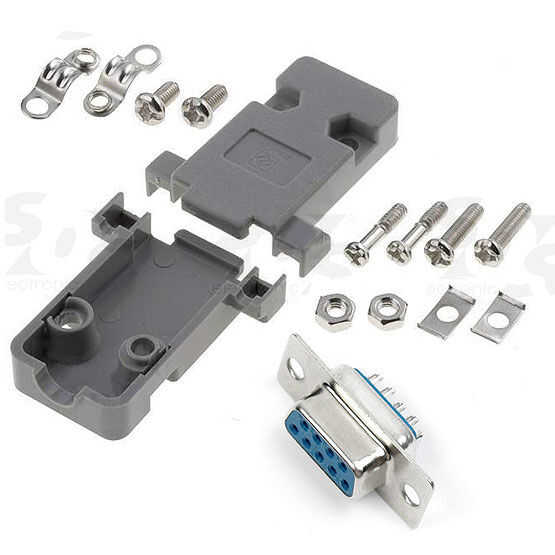

• Una campana de DB-9 (técnico DE 9 pero a quién le importa) y hembra soldar conector serie de la taza. Estos componentes son opcionales para el hacker verdadero (pero todavía recomendado) ya que puede pegar los componentes directamente en el puerto serie si eres muy ansioso o efectivo atado.

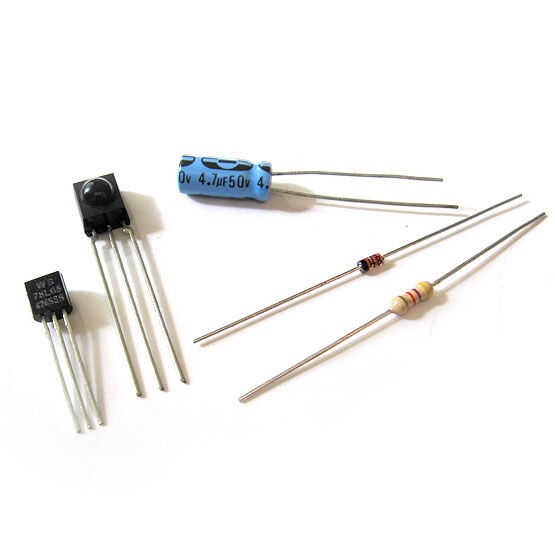

• Un módulo de receptor de IR. 38kHz es la frecuencia más común en los Estados Unidos pero puede variar por país y dispositivo. Estas cosas son realmente muy bueno ya que manejan un montón de compex filtro en un paquete pequeño.
• Un regulador de voltaje 78 L 05 . Hay un montón de otras opciones para obtener 5 voltios pero este es el mejor paquete al intentar cosas todo en un recinto estrecho.
• Unos pocos componentes pasivos que suerte tienes en mano, incluyendo un 4.7uf condensador electrolítico, una resistencia de ohm de 4.7 k y un diodo 1N4148.
• Unos cables de jumper hembra para hacer el receptor intercambiables. Esto también permite que el dispositivo ser utilizado como un analizador lógico de 1 bit. De nuevo, opcional.
