Receptores de radio: desde cero - parte 2 (3 / 3 paso)

Paso 3: Juntándolo todo...

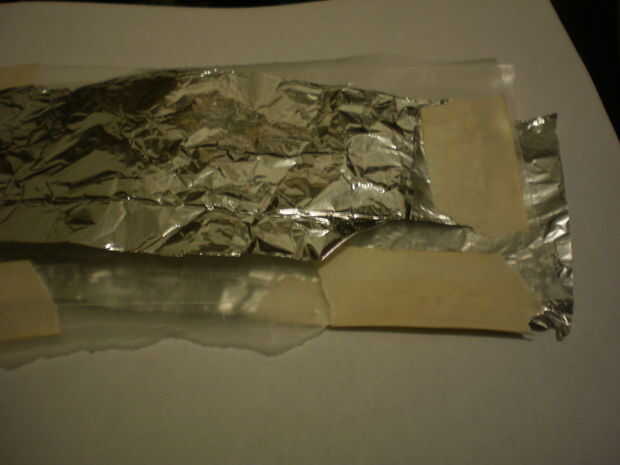

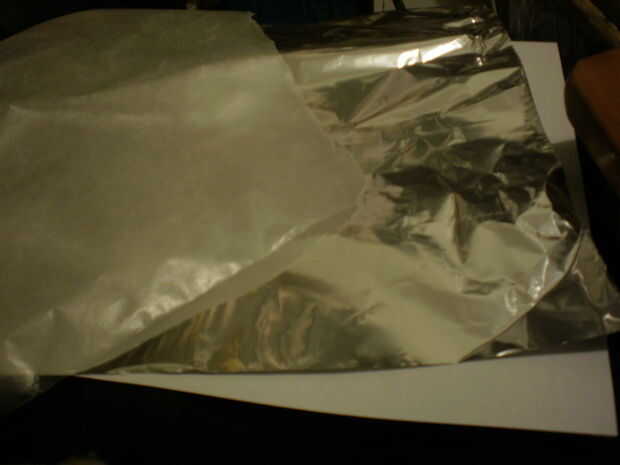

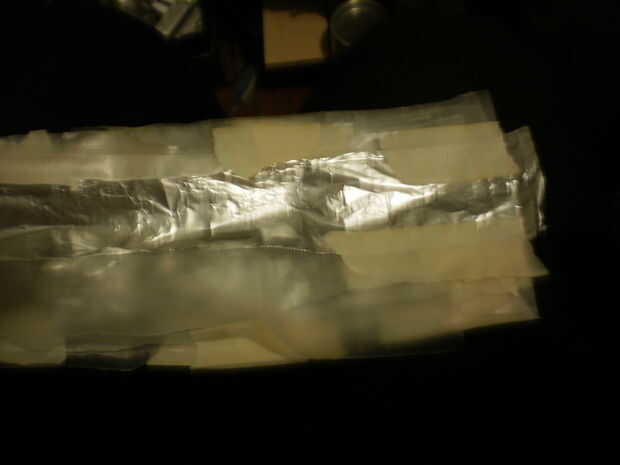

Aquí construí un condensador.  No era el condensador variable que hice colocando una hoja completa de papel de aluminio entre las páginas de un libro y otra hoja una página debajo de aquél.   Ahora, para variar la capacidad, uno necesita solamente Deslice una de las hojas forma parte del libro para disminuir la capacitancia o empujar en más.

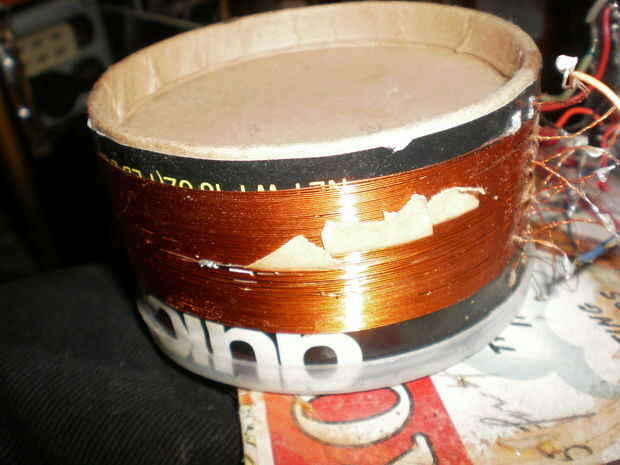

La bobina fue hecha con 22 alambre awg cubierta envuelto alrededor de un tubo viejo de estilo Quaker Oats / contenedor, cortar a la medida.

Hice 16 grifos (es decir, después de cada 5-7 vueltas alrededor de la forma de bobina, I saque un pequeño bucle y pegamento o cinta adhesiva en su lugar para más adelante y continuar enrollar la bobina.  No romper ni cortar el cable en cualquier momento durante este proceso.  Una vez completamente envuelto, graba al final hacia abajo para que no se moverían y lijar los lazos del grifo, para cable desnudo.

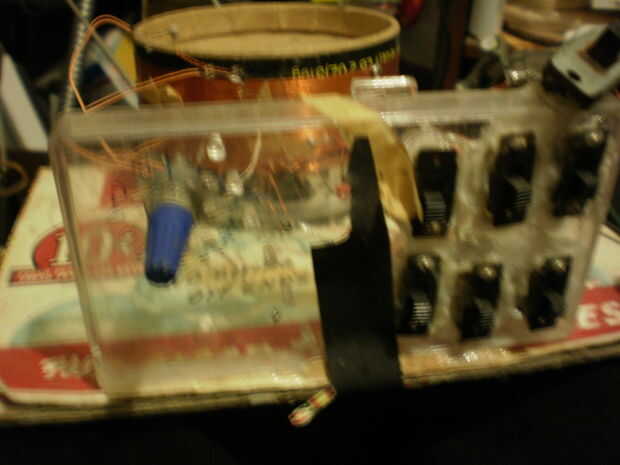

Fui de todo lujo y en lugar de utilizar un conjunto de tipo slider simple que se encuentran en muchos kits de radio cristal, con este os adjunto 6 interruptores de encendido/apagado en un panel y un interruptor giratorio (posición 10).
Si usted está pensando de solo usar un control deslizante, grifos no se necesitan... configurar el regulador a frotar a lo largo de la bobina y se usa para usar en el recubrimiento para tener contacto a lo largo de la bobina.

Existe un interruptor más en mi conjunto.   Aunque se necesita pilas ni fuente de alimentación, he instalado un interruptor on/off, para no molestar cerca Cuándo no usarlo.

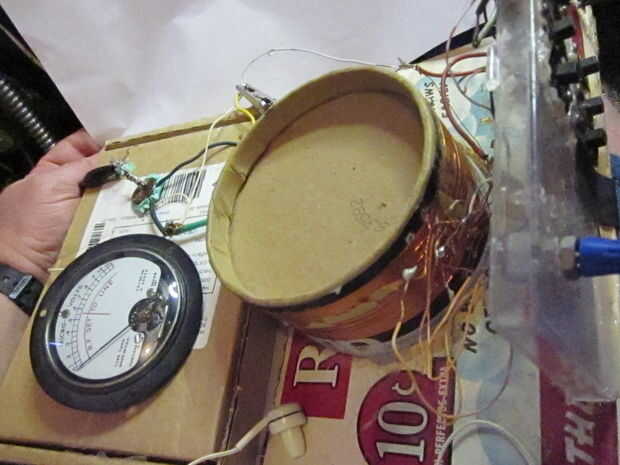

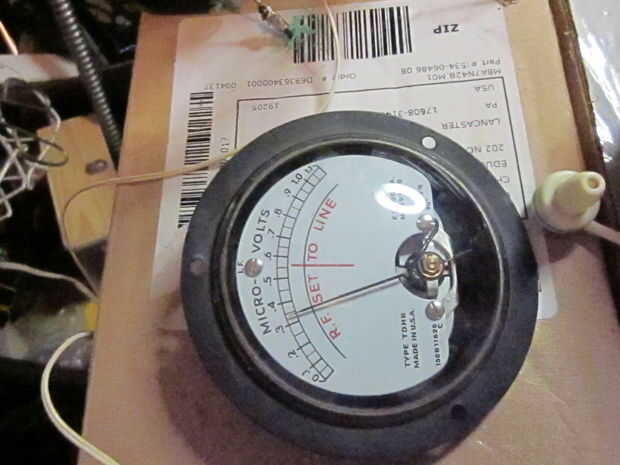

Dos de los cuadros demuestran un metro _uatado para efectos de demostración.  Demuestra que pocos microvoltios son todo lo necesario para una emisora de radio muy cerca.

En caso te lo perdiste, la intro, es decir, parte uno está aquí.
