Paso 2: Recepción y envío de datos entre Attiny85: el receptor

El receptor es fácil:

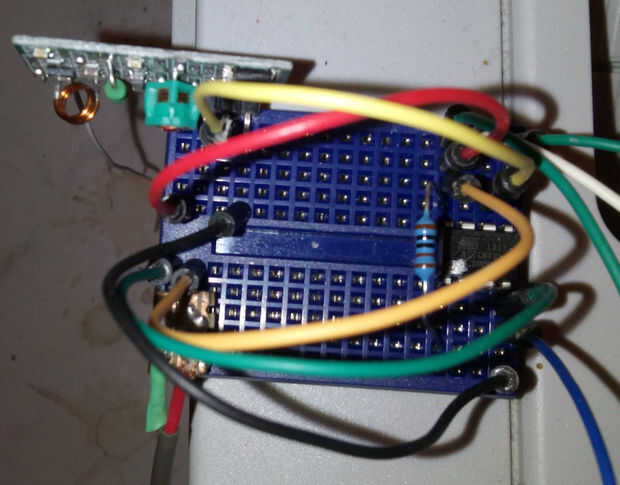

Poner el chip programado attiny en su protoboard.
Conecte un resistor 10 de k entre el pin 1 y pin 8
Poner el módulo de receptor de 433 MHz en el protoboard
Conecte el datapin (generalmente uno de los dos pernos de mediados) al pin PB1 (pin6 física) sobre el attiny.
Conecte el Vcc y tierra del módulo transmisor a Vcc (pin 8) y tierra (pin4) de lo Attiny
Conecte la interfaz LCD pin PB0 (pin 5) (reloj) y pin PB2 (pin 7) (datos/activar)
Conectar Vcc y tierra de la pantalla LCD a Vcc y tierra.
Conecte un 17 cm (1/4 lambda para 433 MHz) al módulo receptor.
Utilice el siguiente programa en el chip:
La pantalla LCD es opcional por supuesto. Puede utilizar un LED que obtiene la variable 'moo' enviar a su pin y así parpadeará en la completa recepción de la señal, pero sólo quería asegurarse de que lo que conseguí fue lo que envié
