Recibir y enviar datos entre Attiny85 (Arduino IDE 1.06) actualizado Nov de 2015 (3 / 4 paso)

Paso 3: Recibir y enviar datos entre Attiny85: resultados

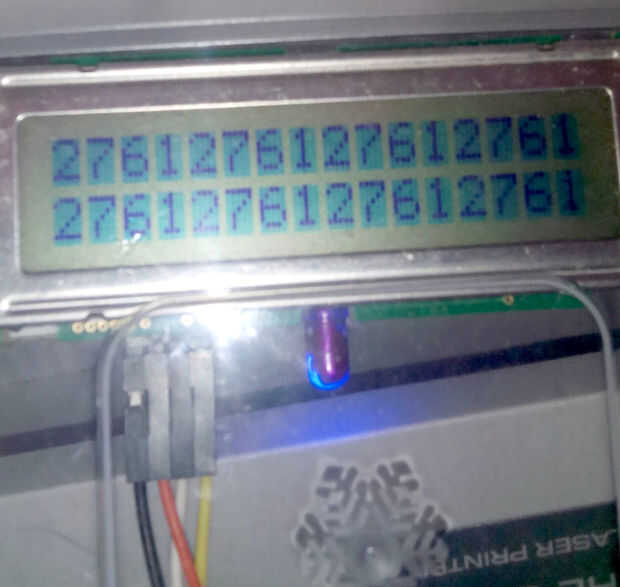

Los resultados son buenos, no se recibe ninguna basura, pero el alcance es de unos 4-5 metros, con las antenas. La antena en el receptor sólo tiene una pequeña diferencia. El uno en el emisor hace una gran diferencia.
Aún así, esto es sorprendente como el módulo transmisor es capaz de cambiar interruptores remotos en grandes distancias incluso en las diferentes plantas.

Con respecto a la longitud de las antenas:

como f * λ = c (frecuencia * longitud de onda = velocidad de la luz)
Λ = c/f
Λ = 299,792,458 /433,920,000
La longitud de onda es de 0.690893386 metros.
Antena sería λ/4 = 0.172723346 metros (17,3 cm)
Es de alrededor de 6,80013 pulgadas.
Si usted estaría utilizando módulos de 315 MHz, la antena sería: 0,238 m o 23,8 cm

También puede utilizar la calculadora de longitud de onda.

Supuestamente el módulo transmisor puede tomar 12 voltios y todavía ser dirigido por un pin de microcontrolador 5 voltios y tendrá un alcance más entonces. Aumento de la tensión en el receptor por supuesto no hace diferencia

Una vez que ha establecido el vínculo entre dos attiny, enlazan a uno de ellos con un arduino no debería ser un problema. Utilizar minas para enviar datos a un Arduino (e, g. temperatura o el estado de un tripwire), o para recibir datos de un Arduino para dirigir un servo o un LED RGB.

Si desea activar un relé, se haría así:

Por supuesto que es necesario definir el pin de relé en la 'configuración'
