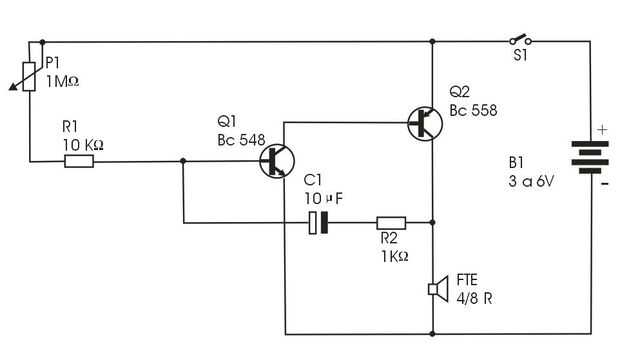

Paso 3: Circuito electrónico
-Q1 = BC548 o equivalente transistor (transistor NPN de uso general);
-Q2 = BC558 o equivalente transistor (transistor PNP de uso general);
-FTE = 5cm altavoz 8 ohmios o 4 (tomado de una caja de sonidos pc, viejo);
-S1 = simple interruptor (interruptor de contacto eliminado basura);
-B1 = 3 a 6 voltios;
-P1 = potenciómetro de 1M ohm;
-R1 = 10K resistencia de ohm (marrón, negro y naranja);
-R2 = resistor del ohmio de 1 K (marrón, negro y rojo);
-C1 = condensador electrolítico de 10 microfaradios a 12 voltios;
Varios: Puente terminal para hacer las conexiones, soporte para las células, botón a la olla, alambre, soldadura, etc...
Nota: Resistencias 1 / 8 vatios de potencia.

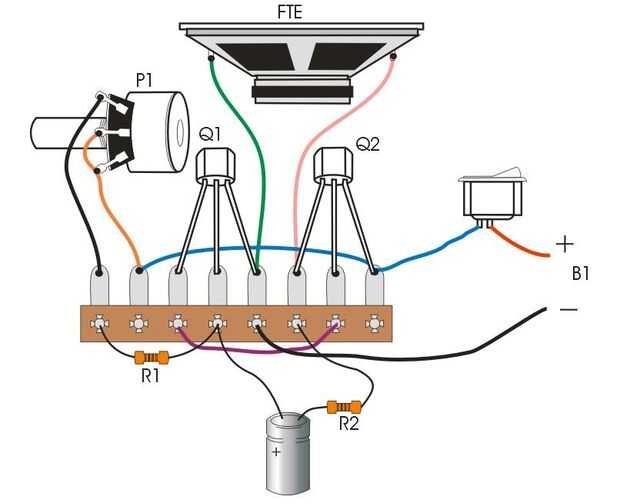

El circuito fue montado en una regleta como se muestra. Creo está bastante claro que el diseño y no ofrecerá ninguna dificultad a quienes se aventuran a hacer una igual.
Sólo cortar los cables de la olla, el altavoz y llave por lo que puede distribuirlos en el cuadro. Después de esto, la soldadura de los componentes y el alojamiento en la caja.
Sugiero no totalmente cerca la parte inferior de la radio para tener acceso a un cambio de batería.
Esperamos que disfrutéis.
