Paso 4: Acabado de todo

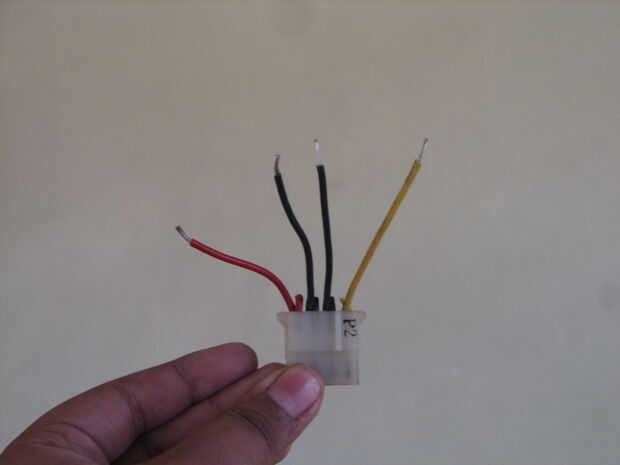

ROJO NEGRO AMARILLO NEGRO
+ 5v gnd gnd + 12v

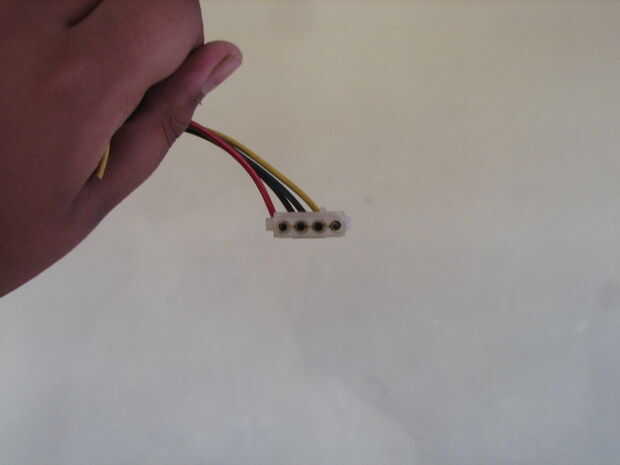

Enchufe el conector Molex en el disco duro, enciende la fuente de alimentación y verlo girar hacia arriba.
Si está utilizando una fuente de energía alternativa, recuerde que usted necesitará dar exactamente 5v y 12v para el Molex.Otherwise, controlador de disco duro no arranca debido a la deficiencia de energía.

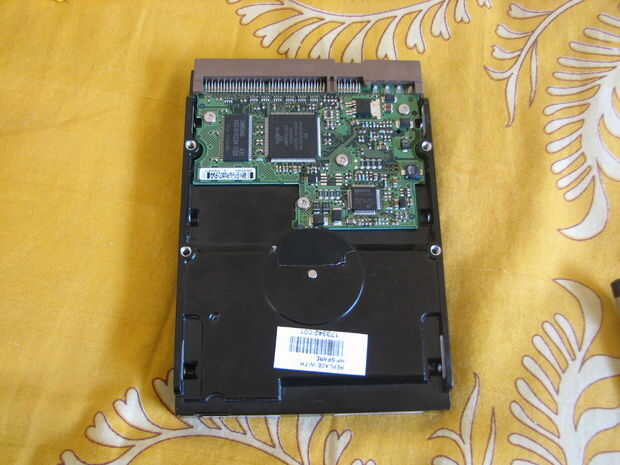

Usted también necesitará suministrar sobre un total de 2 vatios a las líneas de 5v y 12v. La potencia depende de las RPM del motor de disco duro. Por lo general, esta clasificación está impreso en la pegatina grande que cubre el metal RF shield.
Por esta razón este proyecto es mucho más fácil con un voltaje variable de benchtop PSU.
La fuente de alimentación puede ofrecer el disco duro la corriente que necesita mediante el control de la corriente del disco duro.

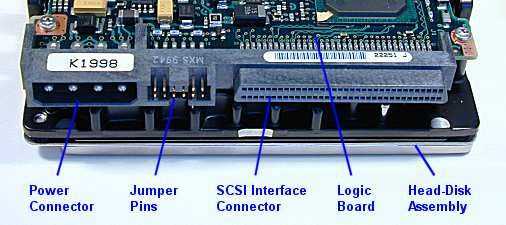

Imagen 1 cortesía de 'www.pcguide.com'
