Paso 3: Construir el marco
Durante la construcción, tener en cuenta que 100 galones de agua pesará alrededor de 800 libras. Esto es grave peso así que tenga cuidado durante la construcción para hacer las cosas bien.
El marco principal consiste en
- 2 x 42 "x 1" delantero y traseros vigas
- 2 x 24 "x 1" vigas laterales
- 4 x 18 "x 1" inglete ángulo soportes o puntales
- 4 x 16 "x 1" inglete ángulo soportes o puntales
- 4 x 24 "x 1" patas

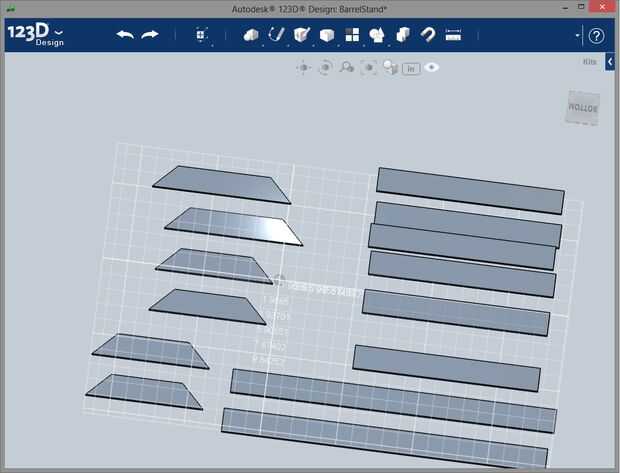

Trató de este modelo en diseño 123D, pero tenían dificultades para tratar de conseguir las piezas para ensamblar entre sí. Estoy tratando de como esta herramienta pero encontré haciendo forma de L de 2 piezas rectangulares un desafío. He podido conseguir las piezas a presión juntos, pero nunca lo que he querido! No obstante, fue útil para mostrar las piezas que necesita para la construcción del marco.

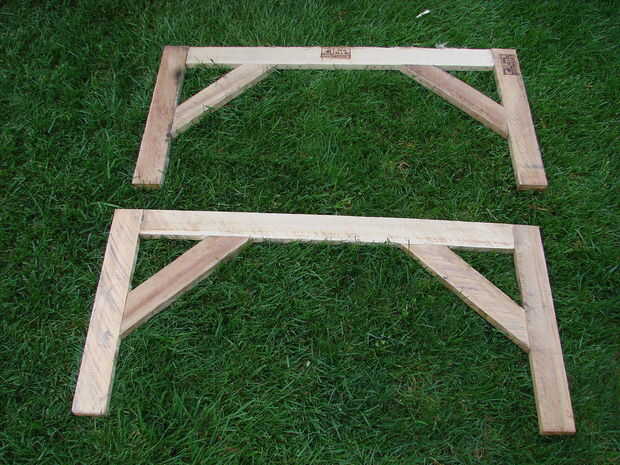

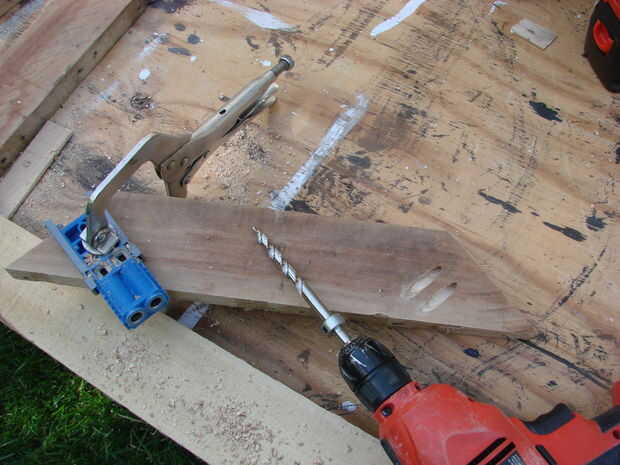

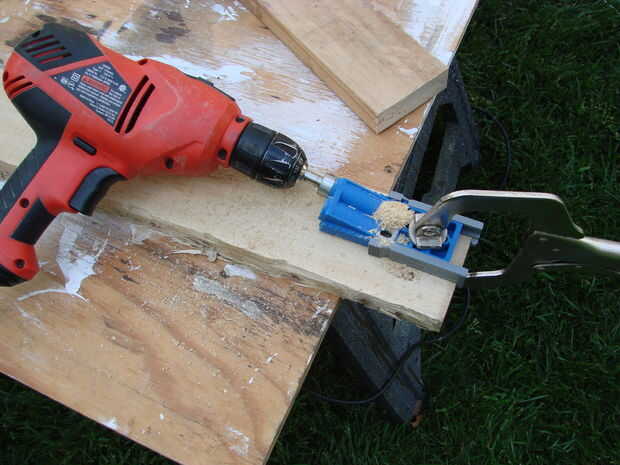

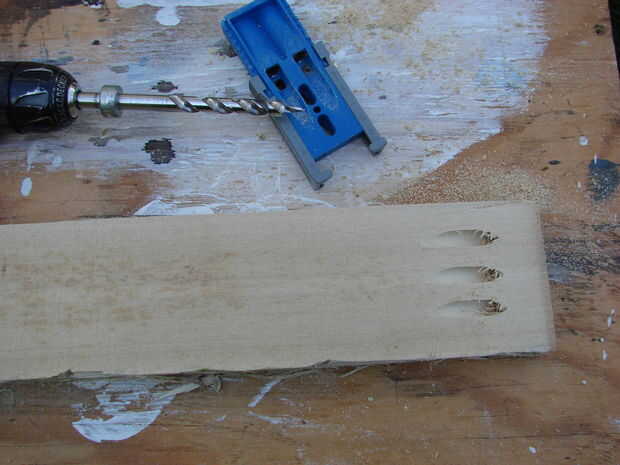

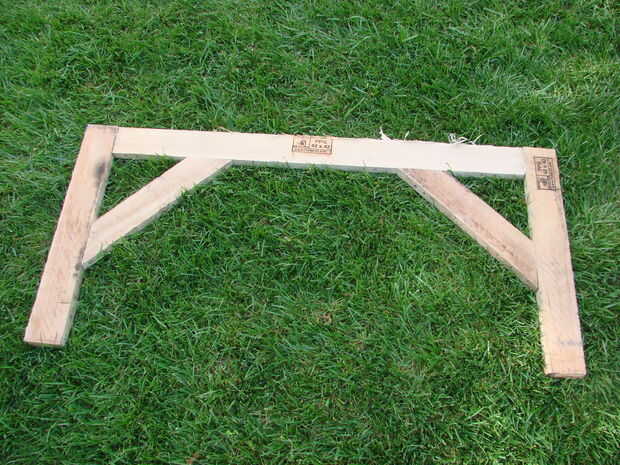

Empezar la construcción del marco haciendo los lados largos que consisten en 2 patas y una viga horizontal. Anexe las patas a la viga con 1-1/4" tornillos Kreg pocket hole. Hacer 3 agujeros de ocultación en cada viga. Use pegamento para madera resistente al agua para hacer un robusto conjunto. Esta junta llevará algunos poundage grave (160 libras a lo peor - los puntales transmitirá parte de la carga a las extremidades inferiores - no soy un ingeniero mecánico por lo que no puede decirle cuánto!) por lo que debe ser bien hecho.

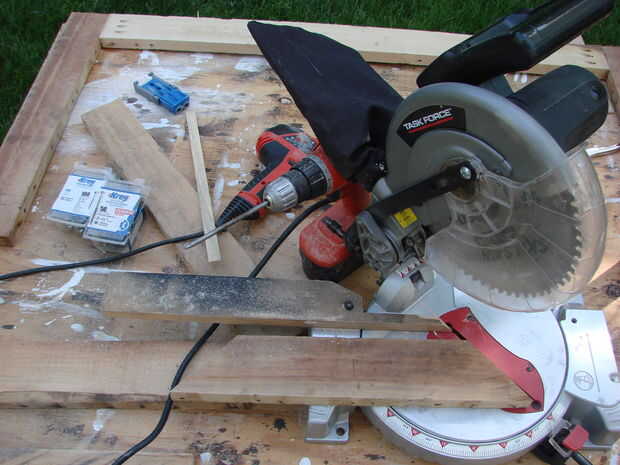

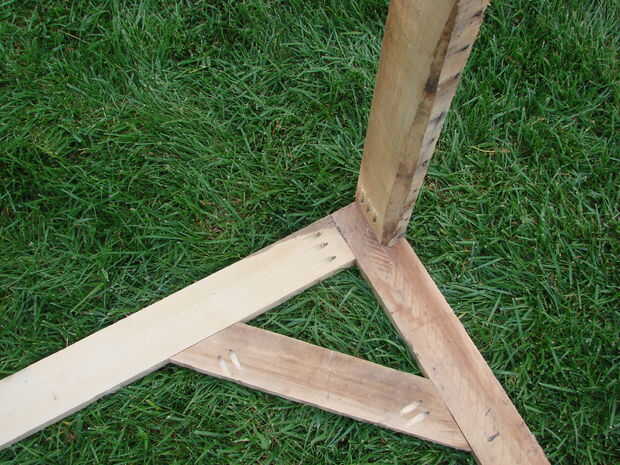

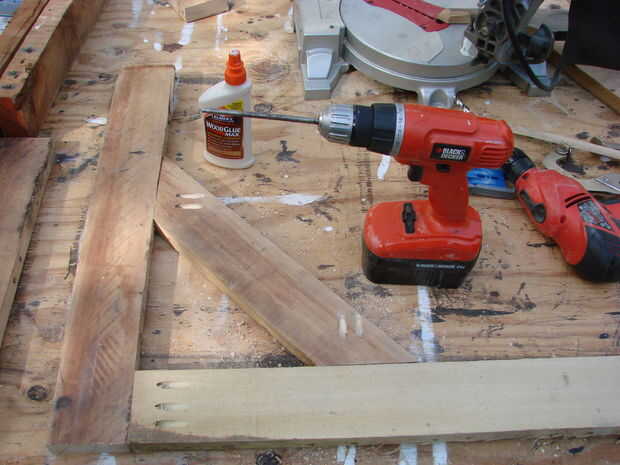

Ahora añadir las barras que le ayudará a transmitir algo de la carga en la viga horizontal hasta la parte inferior de la pierna. También estabilizar el marco y evitar que las piernas de colapso de cargas laterales. Use pegamento y tornillos de agujero 1-1/4" hilo de rosca fino bolsillo para los puntales. La madera no es perfecta, que tal vez necesite ajustar el ángulo de inglete un poco para obtener los soportes de ángulo plano contra la viga horizontal y la pierna. Esta es una de las características de trabajar con madera de palets - hace pequeños ajustes a medida que avanza.

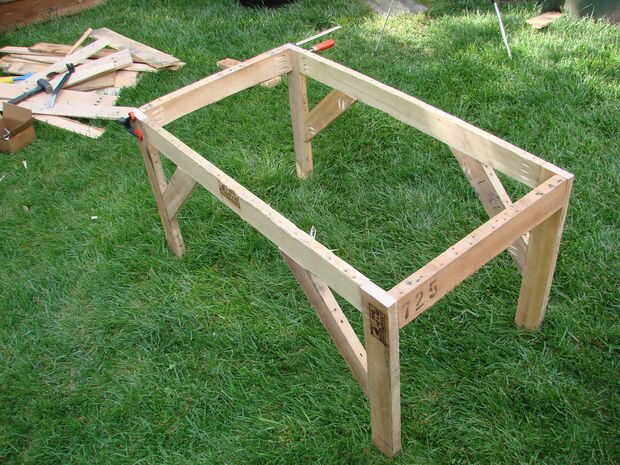

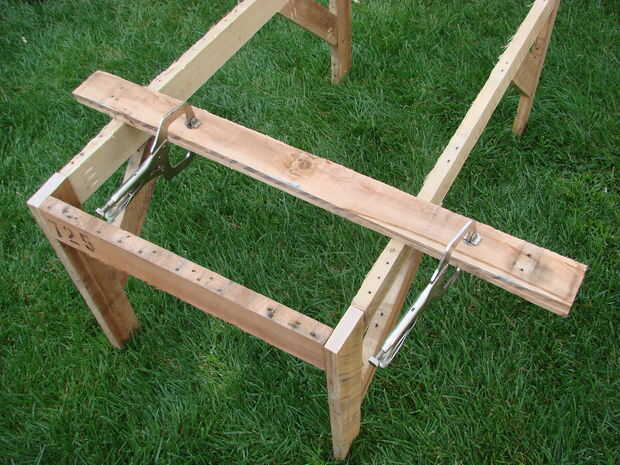

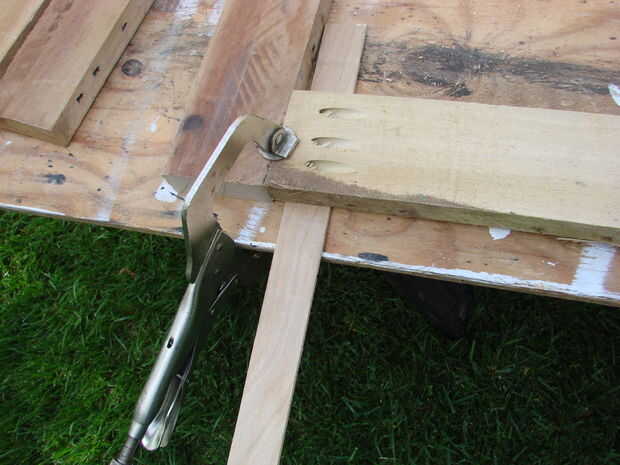

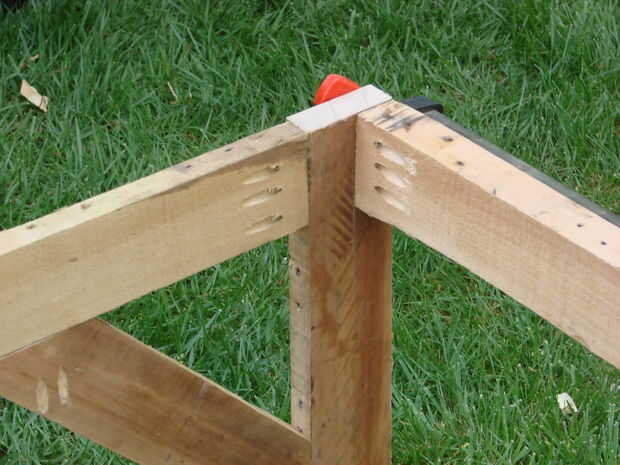

Los travesaños horizontales se unen a las dos mitades para hacer la estructura general. Hacer 3 agujeros de bolsillo en cada lado y use pegamento y tornillos de agujero de bolsillo de 1-1/4" para hacer las uniones. Utilicé una pinza de trabajo largo de madera de 3 pies para unir cosas y atornillar los tornillos. Cuando se trabaja por su cuenta, abrazaderas proporcionan las manos extras.

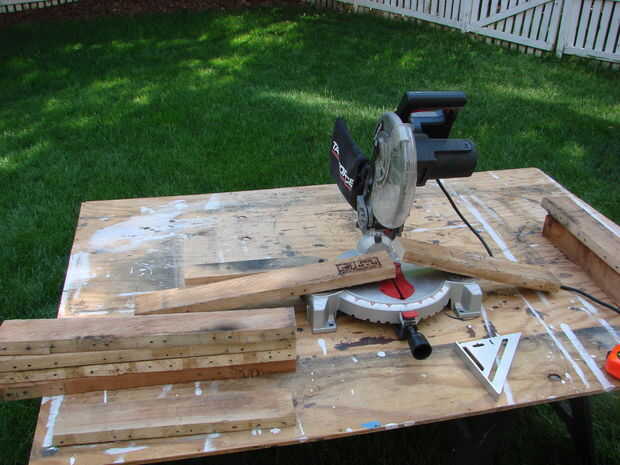

Debido al problema con clavos incrustados en uno de los palets con volver a cubierta, era incapaz de hacer cortes de inglete para los soportes de ángulo en las vigas con clavos incrustados. Esto significaba que era de madera... hasta que me di cuenta que tenía bastante cubiertas planchas para los soportes de ángulo. Los tablones de la plataforma son sólo 1/2" de espesor por lo que dos laminados juntos con tornillos y pegamento de madera. No necesita hacerlo si selecciona sus plataformas para evitar unas con clavos incrustados.

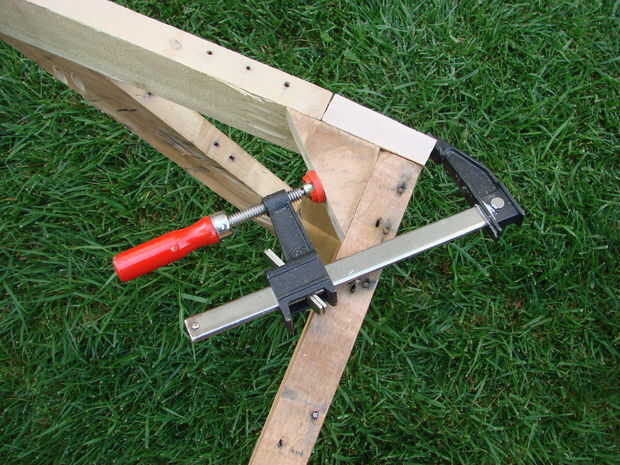

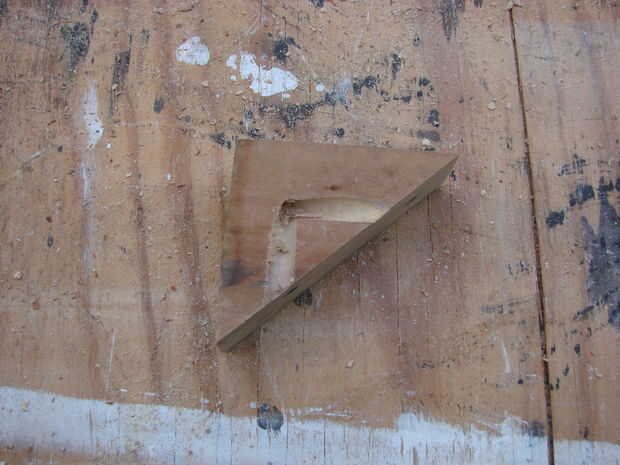

Los cortes de los soportes de ángulo se usaron para estabilizar la estructura de una torsión. Las piezas triangulares Haz un agujero de ocultación en cada dirección tal como se muestra en las fotos, después de lo cual consigue pegados y atornillados en cada esquina. La abrazadera es útil para mantener a éstos en lugar mientras que atornillarlas. Los refuerzos (creo que es el término adecuado para estas piezas triangulares en la terminología de encuadre) ayudan a detener el marco de una torsión. Apoyo adicional vendrá de la cubierta superior pero llegaremos a eso más adelante.

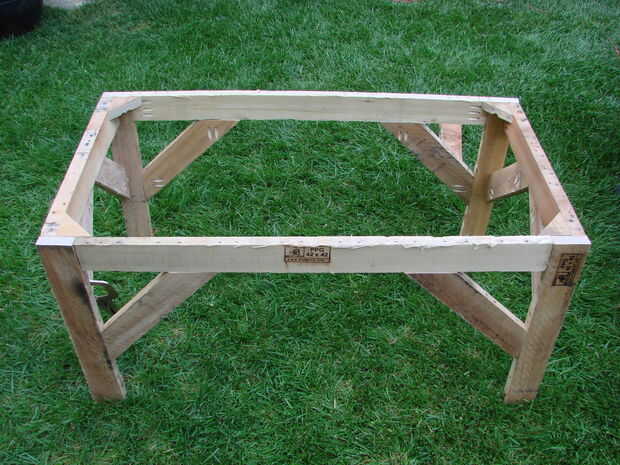

En este punto debe tener una estructura muy robusta. Recuerde dejar que el pegamento cure correctamente antes de subrayar el marco para que usted tenga la máxima fuerza posible. Los tornillos de agujero de bolsillo mantendrá las articulaciones estables mientras el pegamento seca.
